84
ПРИМЕЧАНИЕ: Максимальный срок
службы ремня достигается, если ремень
установлен таким образом, что стрелки,
нанесённые на нем, совпадают с направ-
лением его рабочего движения.

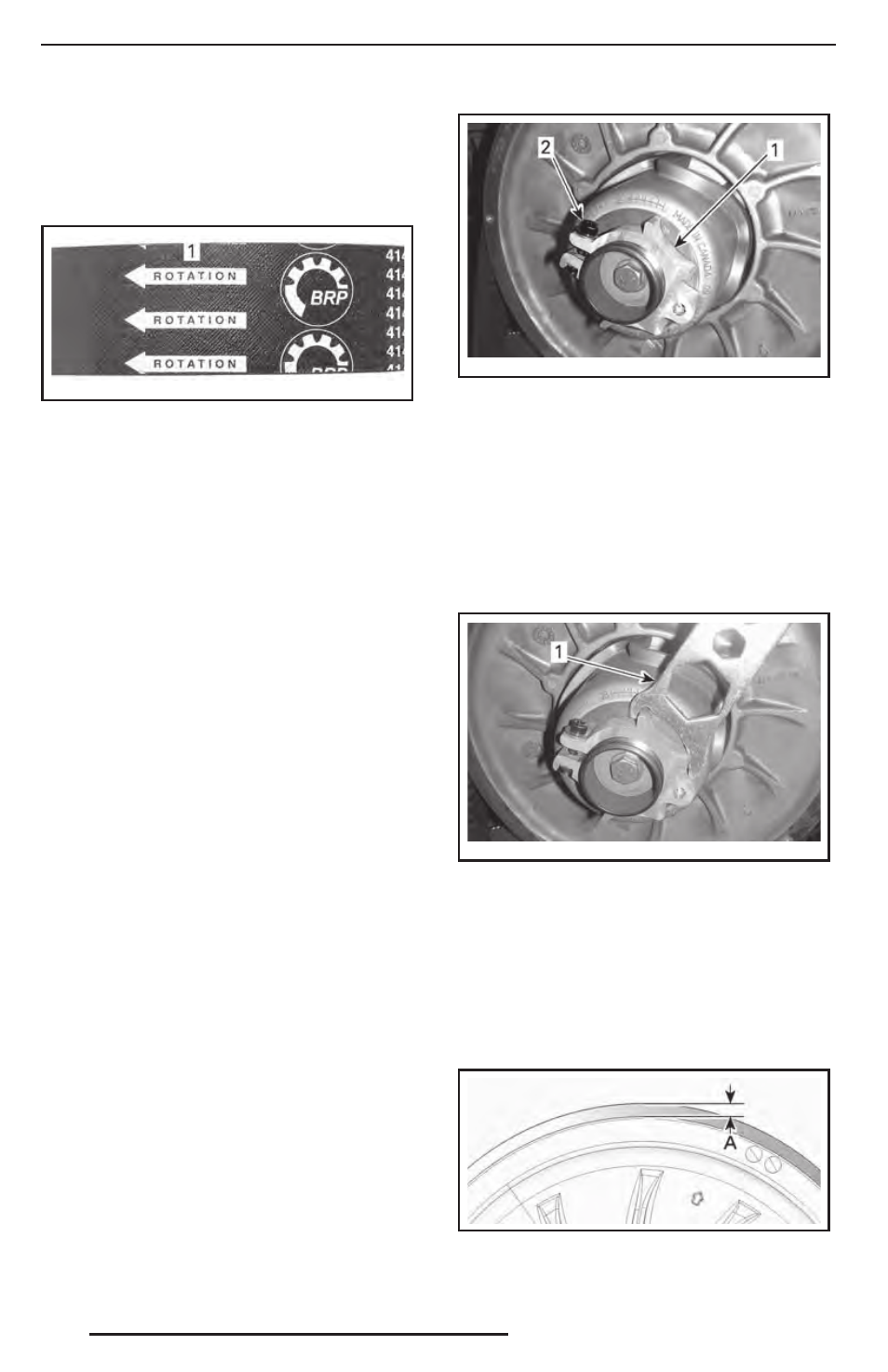

mmo2 011 -002-006_a
1. Стрелки, указывающие направления рабочего
движения ремня
3. Выверните и снимите приспособление
для разведения ведомого шкива.
4. Несколько раз проверните ведомый
шкив, чтобы ремень занял правильное
положение между фланцами.
5. Если установлен новый ремень, про-
изведите регулировку ремня по высо-
те. См. ниже «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ».
6. Установите защитный кожух ремня
вариатора и закройте боковую панель.
См. «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-
РЫ, ОБОРУДОВАНИЕ».
Регулировка ремня вариатора
по высоте
После установки нового ремня вариатора
необходимо проверить его регулировку
по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последо-
вательности:
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Снимите защитный кожух ремня ва-
риатора.
3. Отпустите фиксирующий винт.
mmo2 011 -003-010_a
1. Регулировочная муфта
2. Фиксирующий винт
4. Используя специальное приспособле-
ние для регулировки подвески, входя-
щее в комплект возимого инструмен-
та, поворачивайте регулировочную
муфту на четверть оборота за раз,
после чего проворачивайте ведомый
шкив, чтобы ремень занял правильное
положение между его фланцами.
mmo2 011 -003-011_a
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта
имеет левую резьбу.
Ремень, не имеющий внешней зубчатой
поверхности
Повторяйте шаг 4, пока внешняя поверх-
ность ремня вариатора не окажется вро-
вень с краем ведомого шкива.
ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. 0 мм
