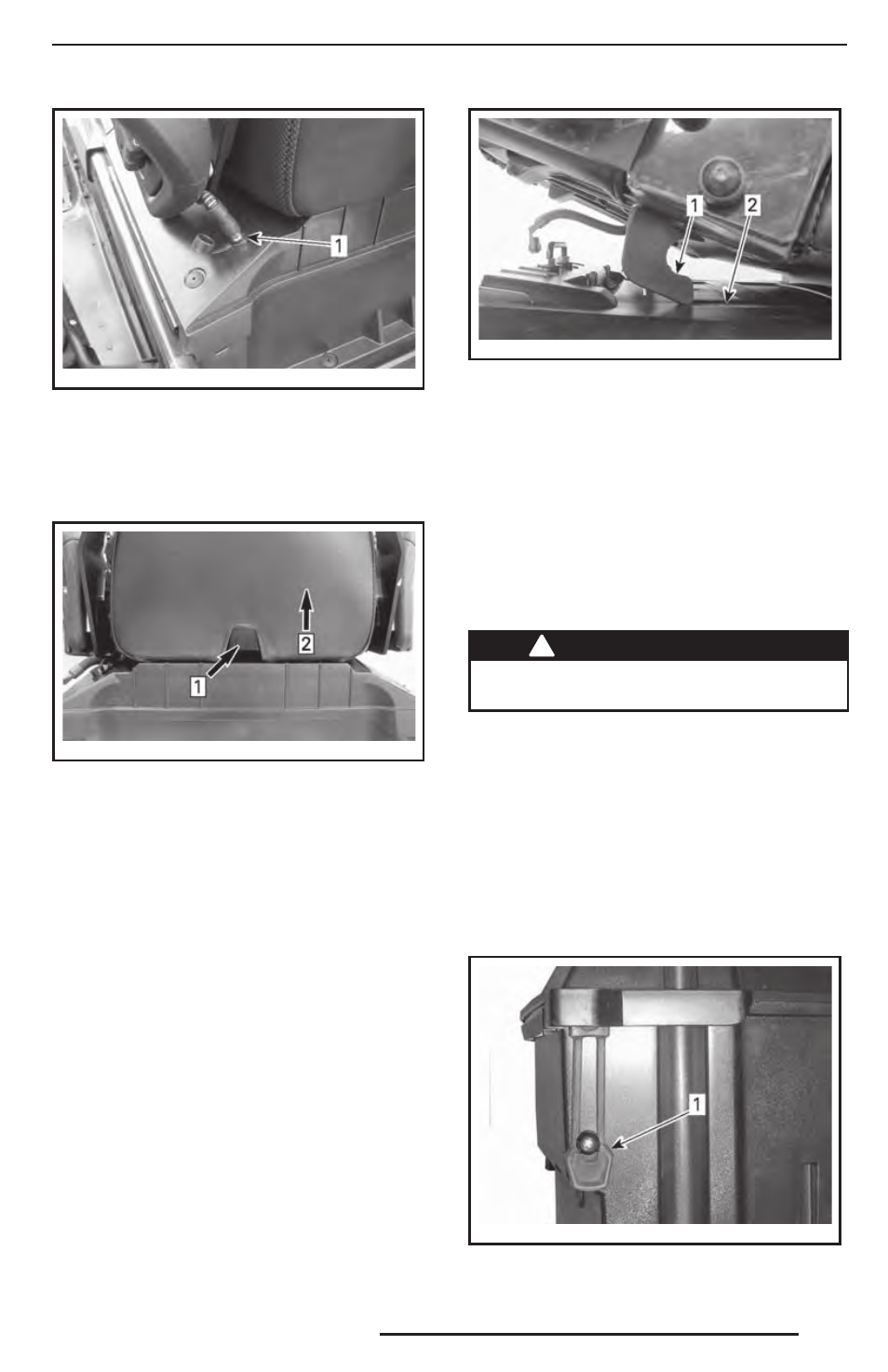

background image

53

fmo2014-003-010_a

1. Разъем цепи питания аксессуаров

2. Установите на разъем резиновую за-

глушку.

3. Нажмите на рычажок замка и подними-

те заднюю часть сиденья.

mmo2 009 -004-017_a

Шаг 1: Нажмите на рычажок
Шаг 2: Поднимите заднюю часть сиденья

4. Сдвиньте сиденье назад и снимите его.

Установка пассажирского сиденья

Для установки пассажирского сиденья

выполните следующее:
1. Повернув сиденье к передней части,

установите его на крышку багажного

отделения.

2. Слегка наклоните пассажирское си-

денье вперёд, вставьте крюки в пазы

крышки багажного отделения.

mmo2 009 -004-018_a

1. Крюк
2. Паз

3. Сдвиньте сиденье вперёд по направ-

лению к водительскому сиденью

и нажмите на заднюю часть, чтобы

защёлкнуть крепление.

ПРИМЕЧАНИЕ: При правильной установ-

ке сиденья Вы должны услышать харак-

терный щелчок. Попробуйте сдвинуть си-

денье, чтобы проверить, надёжно ли оно

закреплено.

!

ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяйте

надёжность крепления сиденья.

4. Присоедините разъем аксессуаров.

28) Багажный кофр

69 YETI ARMY

Открывание/закрывание крышки

кофра для перевозки грузов

Чтобы открыть крышку, освободите оба

резиновых фиксатора и поднимите крыш-

ку вверх.

mmo2 010 -002-011_a

1. Резиновый фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
