88
Натяжение и центровка гусеницы
ПРИМЕЧАНИЕ: Операции регулирова-
ния натяжения и выравнивания гусенич-
ной ленты являются взаимосвязанными.
Обе регулировки должны производиться
одновременно.
!
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание серьёзных травм
и увечий:
– НЕ СТОЙТЕ позади или рядом с вра-
щающейся гусеницей;
– если есть необходимость в прово-
рачивании гусеницы, устанавливай-
те заднюю часть снегохода на опо-
ру с широким основанием и отра-
жательным щитком;
– гусеницу, поднятую над опорной
поверхностью, проворачивайте
только на малой скорости.
Из быстро вращающейся гусеницы
под действием центробежной силы
могут неожиданно вылететь сло-
манные шипы, звенья гусеницы или
какие-то посторонние предметы, ко-
торые способны нанести травмы но-
гам и другим частям тела.
Проверка натяжения гусеницы
ПРИМЕЧАНИЕ: Перед регулировкой на-
тяжения гусеничной ленты совершите
пробег на снегоходе по снежному покро-
ву в течение 15–20 минут.
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Поднимите заднюю часть снегохода
и установите на опору с широким осно-
ванием, чтобы гусеница не касалась
опорной поверхности.
!
ОСТОРОЖНО Практикуйте правиль-
ную технику подъёма, преимуществен-
но используйте силу ног. Не поднимай-
те заднюю часть снегохода, если у Вас
для этого недостаточно сил.
3. Задняя подвеска должна находиться
в свободном состоянии.

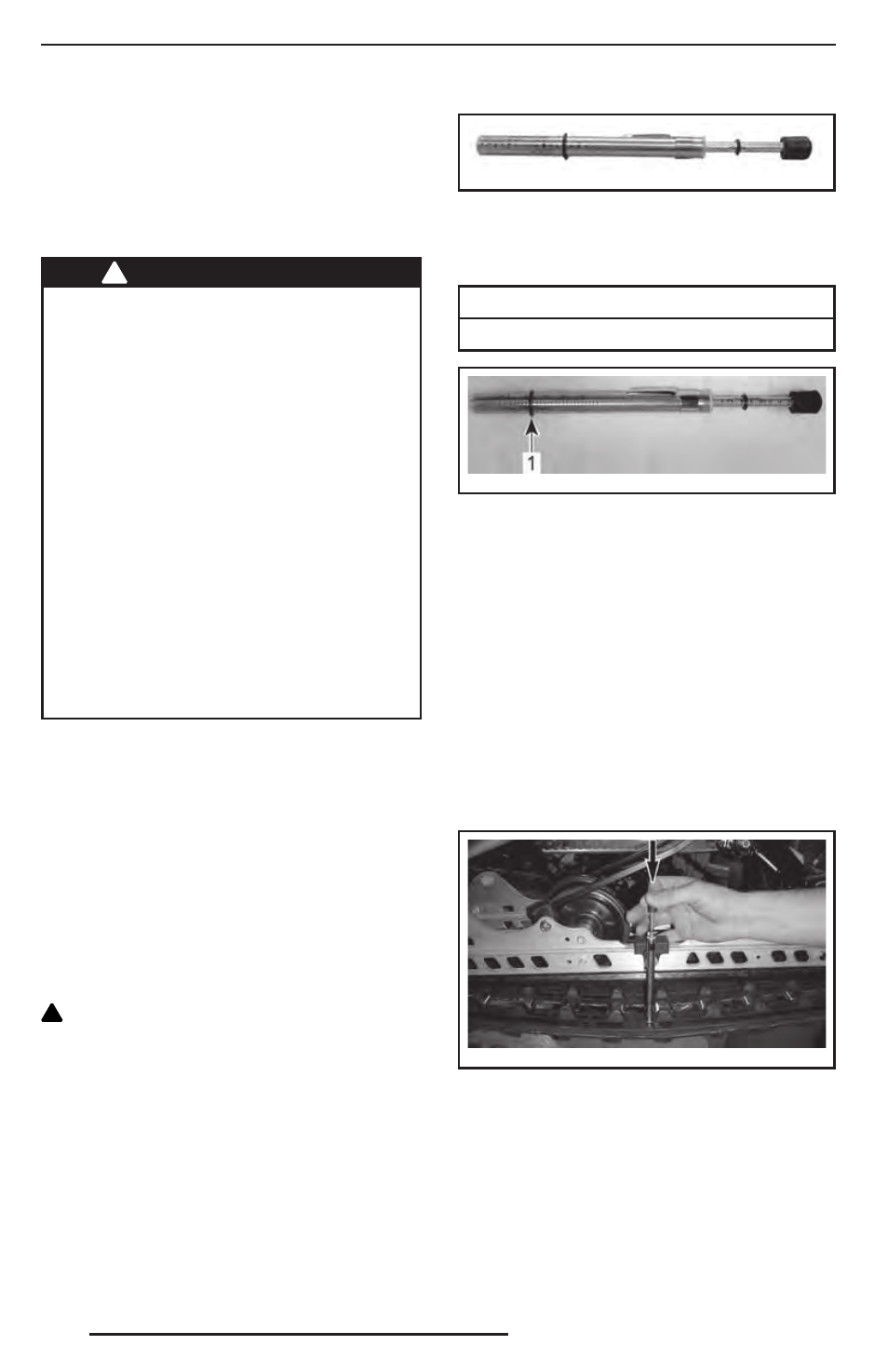

4. Используйте специальный инструмент
TENSIOMETER (P/N 414 348 200).
414 348 200
5. С помощью нижнего кольца инстру-
мента для измерения натяжения за-
дайте величину прогиба.
ПРОГИБ, мм
40–50
mmr200 9-133-003_b
УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо установлено в положение, соот-
ветствующее техническим характеристикам
6. Установите верхнее кольцо инструмен-
та в положение, соответствующее уси-
лию 0 кгс.
7. Установите инструмент для измере-
ния натяжения на гусеницу посере-
дине между передними и задними на-
правляющими катками.
8. Нажмите на инструмент вниз, чтобы
нижнее кольцо оказалось на одном
уровне с нижней частью накладки
опорного полоза.
mmr200 9-133-001_a
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
