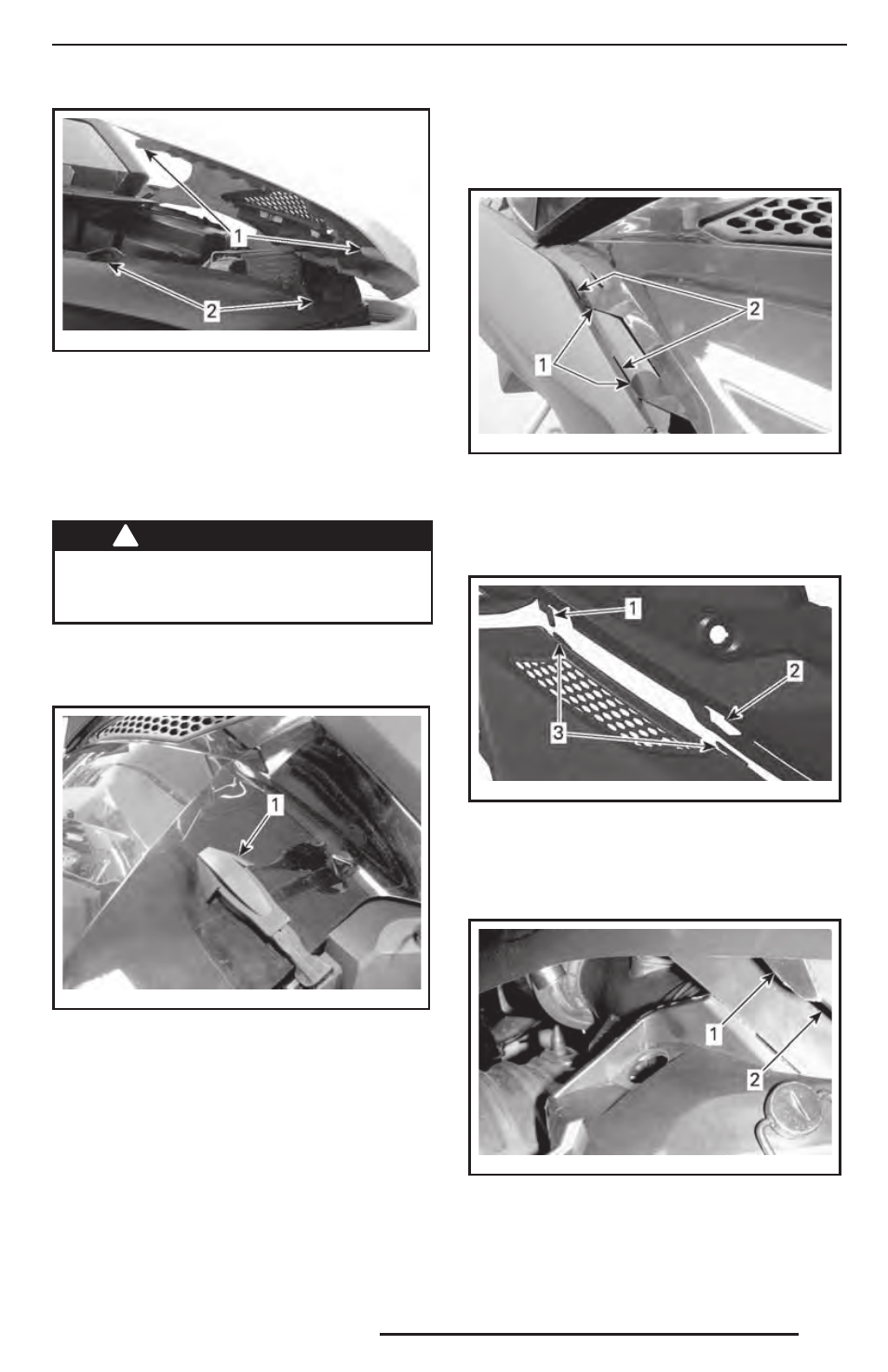

Страница 51: Снятие верхней боковой панели, Установка верхней боковой панели
49
mmo2 011 -007-001_a
ТИПОВОЙ ВАРИАНТ
1. Фиксаторы капота
2. Пазы нижнего поддона
2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.
22) Верхние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя сне-
гохода с открытыми или снятыми бо-
ковыми панелями.
Снятие верхней боковой панели
1. Освободите резиновый фиксатор.
mmo2 009 -004-040_a
ТИПОВОЙ ВАРИАНТ
1. Резиновый фиксатор
2. Поднимите заднюю часть панели, что-
бы вывести пластиковый фиксатор
из консоли.
3. Переместите панель назад.
Установка верхней боковой панели
1. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
mmo2 009 -004-042_a
ТИПОВОЙ ВАРИАНТ
1. Нижние фиксаторы панели
2. Пазы нижнего поддона
2. Закрепите центральный верхний фик-
сатор панели на консоли.
mmo2 011 -006-100_a
ТИПОВОЙ ВАРИАНТ
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели
3. Вставьте задний выступ в паз консоли.
mmo2 009 -004-041_a
ТИПОВОЙ ВАРИАНТ
1. Задний выступ
2. Паз консоли
4. Застегните резиновый фиксатор.
