Инструкция по эксплуатации АВТОВАЗ Lada Samara
Страница 9
ОБОРУДОВАНИЕ САЛОНА
Выбор оптимального положе-
ния наружного зеркала 1 (рис. 9)
осуществляется рукояткой 2. В ва-
риантном исполнении автомобили
оборудованы электроприводом
регулировки наружных зеркал.
Внутреннее зеркало 2 (рис. 10)
регулируется поворотом вокруг
шарнирной головки. При ослепле-
нии светом фар движущегося сза-
ди транспорта рычажком 1 изме-
ните угол наклона зеркала.
В вариантном исполнении ус-
танавливается противоослепляю-
щее зеркало, у которого нет ры-
чажка 1 и не меняется угол.
Противосолнечные козырьки 3
в зависимости от направления лу-
чей солнца можно установить из
положения I в положения II или III.
В вариантном исполнении ко-
зырек пассажира имеет зеркало с
внутренней стороны.
Лампа плафона 4 освещения
салона загорается при открыва-
нии двери и гаснет, примерно, че-
рез 10 с после закрывания двери
или после перевода ключа в вы-
ключателе зажигания в положение
“Зажигание”.
При закрытых дверях освеще-
ние салона включается и выключа-
ется нажатием на концы рассеива-
теля плафона.
Плафон индивидуального ос-
вещения обеспечивает направ-
ленную подсветку отдельных пред-
метов. Включение плафона осу-
ществляется поворотом тубуса 1
(рис. 11) по часовой стрелке. Оп-
тическая ось плафона 2 может от-
клоняться на угол до 30
0
во всех
направлениях. Для выключения
тубус поворачивайте против часо-
вой стрелки.
11

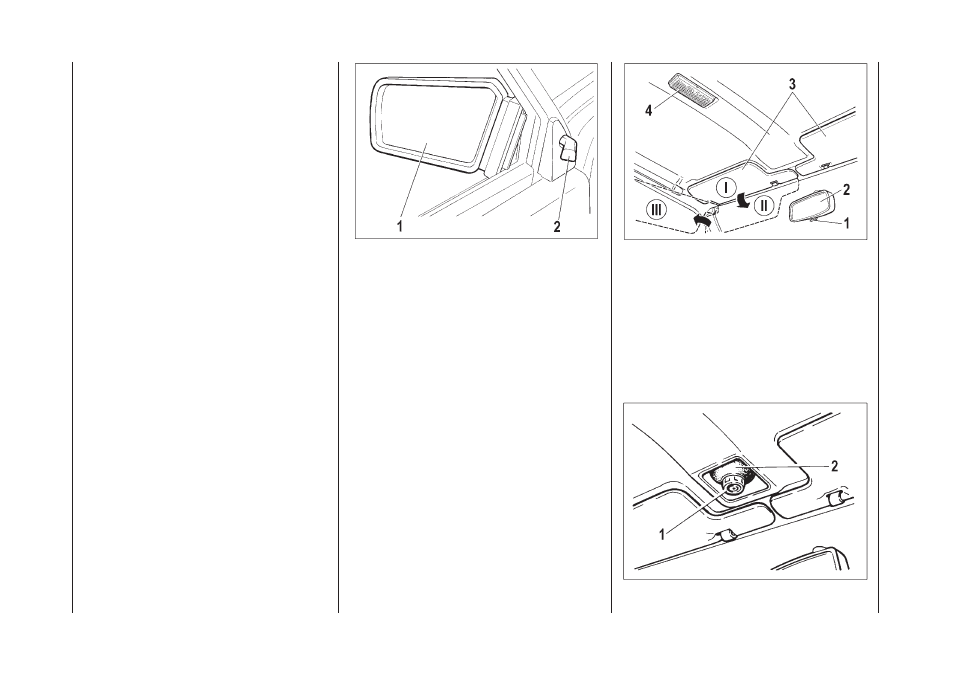

Рис. 9. Регулировка положения
наружного зеркала
Рис. 10. Вспомогательное
оборудование
Рис. 11. Плафон индивидуального
освещения
