ЗАМЕНА

ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

При замене плавких предохра-

нителей рекомендуется использо-
вать предохранители, указанные в
приложении 3.

Плавкие предохранители 1

(рис. 43) установлены в монтаж-
ном блоке 3 вместе с реле 2 раз-
ного назначения. Блок располо-
жен в коробке воздухопритока с
левой стороны автомобиля. Мон-
тажный блок сверху закрывается
крышкой 4, с внутренней стороны
которой нанесены символы, ука-
зывающие назначения реле, но-
мера предохранителей и защища-

емые ими цепи. Сила тока, на ко-
торую рассчитан предохранитель,
указана на его лицевой стороне.
Для замены перегоревшего пре-
дохранителя снимите крышку, для
чего с обоих сторон сожмите за-
щелки 5 и одновременно потяните
за них крышку вверх. В случае по-

вторного выхода из строя предо-
хранителя для выяснения и устра-
нения причин, вызвавших его оп-
лавление, обратитесь на предпри-
ятие технического обслуживания.

Цепи, защищаемые плавкими

предохранителями, указаны в таб-
лице 3.

54

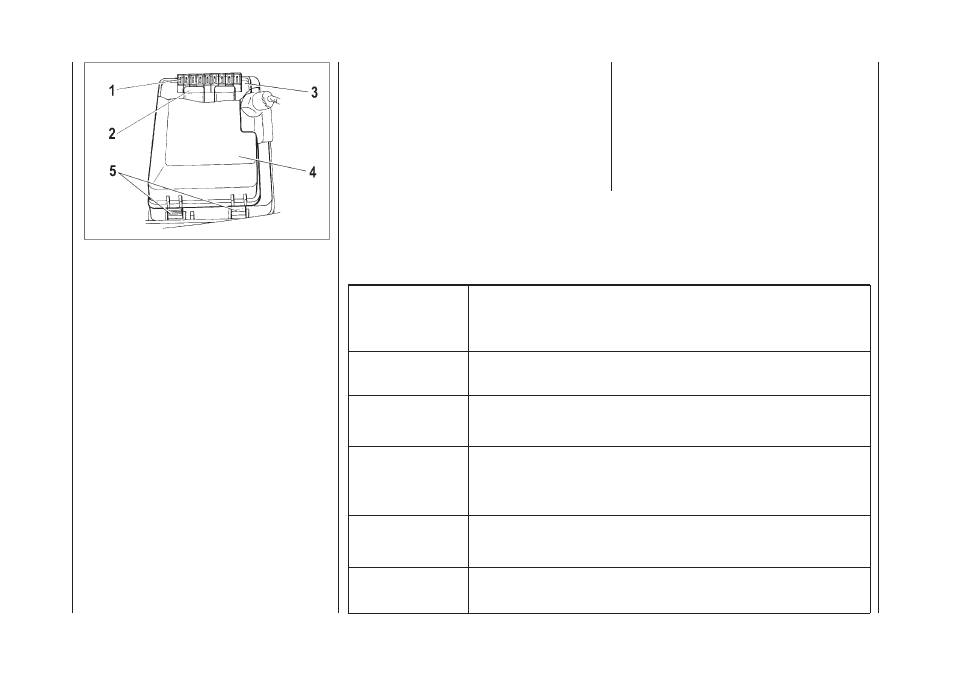

Рис. 43. Монтажный блок

F1 (10 А)

F2 (10 A)

F3 (10 A)

F4 (20 A)

F5 (20 A)

Электродвигатели очистителей фар (в момент включения)

Электродвигатель омывателя фар

Указатели поворота, реле-прерыватель указателей поворо-

та и аварийной сигнализации ( в режиме аварийной сигна-

лизации)

Плафон освещения салона. Плафон индивидуального осве-

щения салона. Плафон освещения багажного отделения.

Лампы стоп-сигнала. Реле контроля целостности ламп.

Маршрутный компьютер.

Патрон подключения переносной лампы. Реле обогрева

заднего стекла (контакты). Элемент обогрева заднего

стекла

Звуковой сигнал. Реле звукового сигнала. Электродвига-

тель вентилятора системы охлаждения

Таб л и ц а 3

Цепи, защищаемые плавкими предохранителями

№ предохранителя

(сила тока, А)

Защищаемые цепи
