БЛОК УПРАВЛЕНИЯ
НАРУЖНЫМИ ЗЕРКАЛАМИ
Электроприводом регулировки
наружных зеркал, блок управле-
ния которого располагается на об-
лицовке тоннеля пола, комплекту-
ются автомобили в вариантном
исполнении. В этом случае после-
довательным наклоном клавиши 2
(рис. 26 “А”) в направлении стре-
лок производится вертикальная и
горизонтальная регулировка как
правого, так и левого зеркала.
Выбор регулируемого зеркала
осуществляется вращением кла-
виши на 90° и определяется на-
правлением метки 1. При этом
клавиша имеет два положения и
поэтому при включенном зажига-
нии электропривод одного из зер-
кал постоянно находится под на-
пряжением.
В вариантном исполнении на
автомобиле устанавливается блок
управления наружными зеркала-
ми, в котором выбор зеркал про-
изводится перемещением движка
4 (рис. 26 “В”), а их регулировка -
нажатиями на края клавиши 5 в
местах, указанных стрелками.
В крайних положениях движка ста-
вится под напряжение электро-
привод левого (буква “L”) или пра-
вого (буква “R”) зеркал и загорает-
ся соответствующий сигнализатор
3. В среднем положении движка
электропривод зеркал выключен.
30

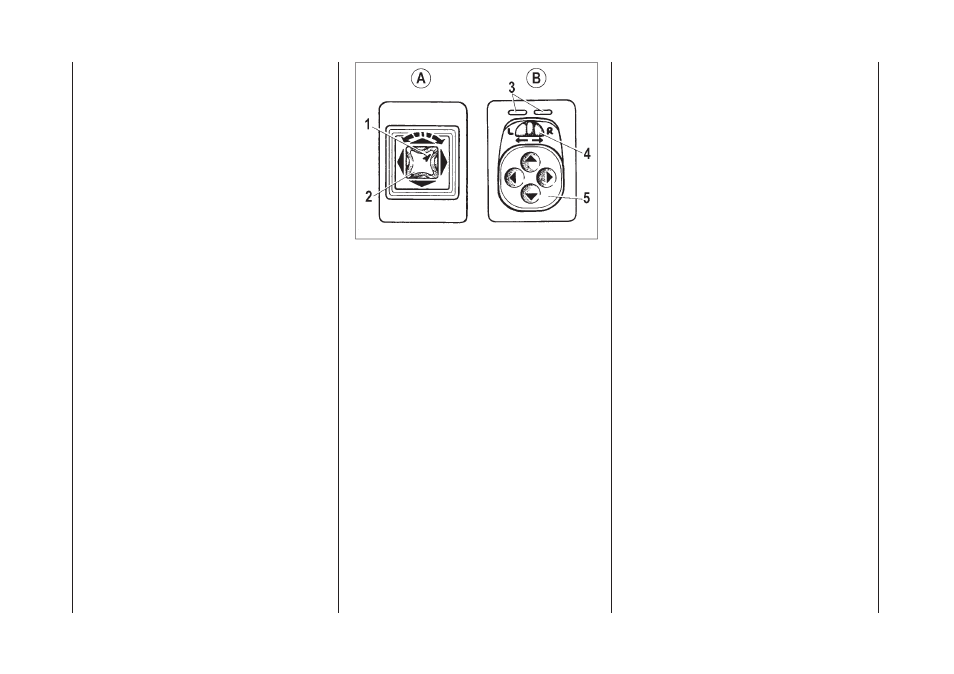

Рис. 26. Блоки управления
наружными зеркалами
