Монтаж
подГотоВителЬные Мероприятия

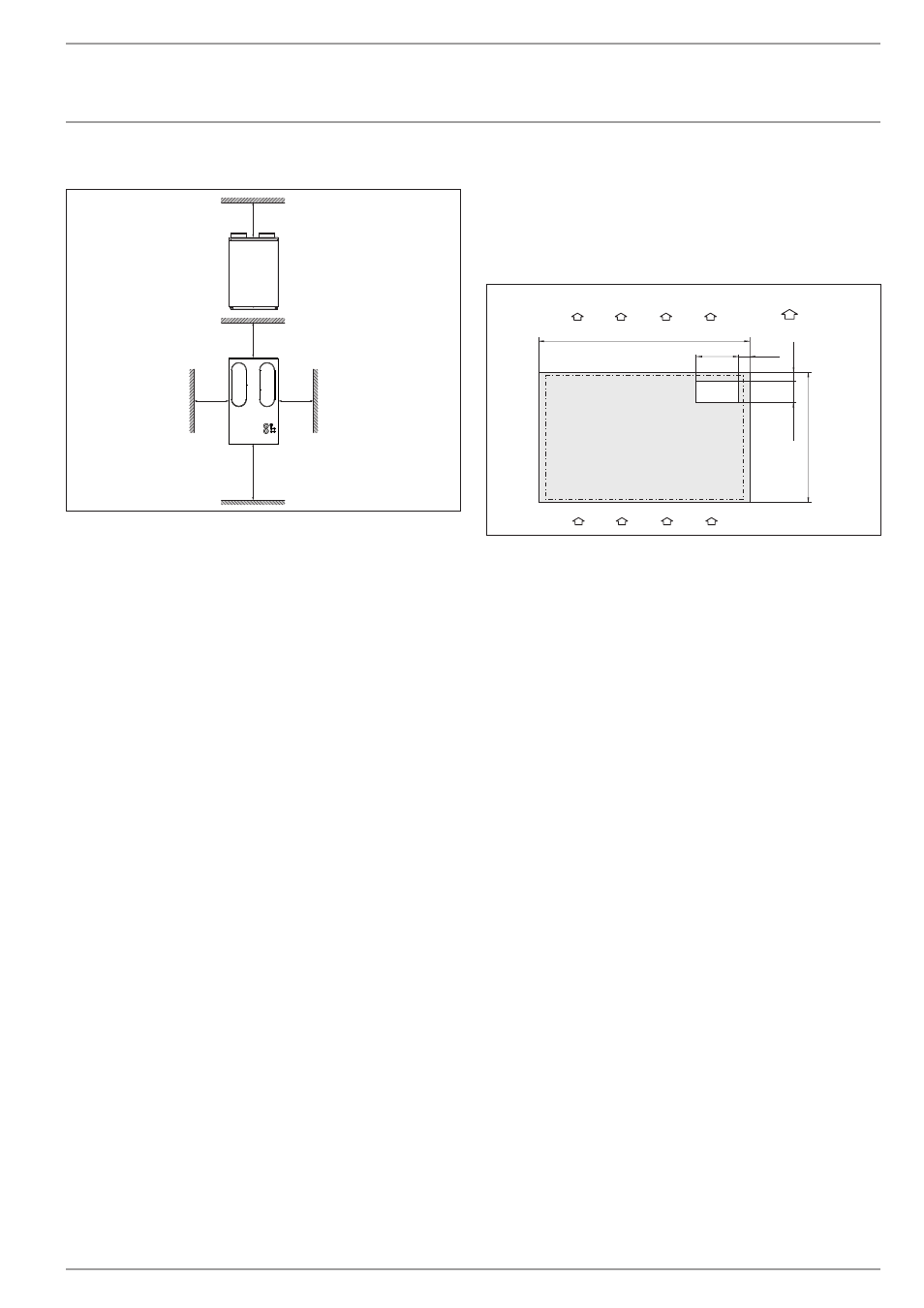

9.2.2 внутренняя установка
≥500
≥500
≥500
≥500
≥1000
D
00000
19
24
2
f
f
необходимо соблюдать минимальные расстояния,
чтобы обеспечить бесперебойную эксплуатацию
устройства и проведение технического обслуживания.
9.3 основание
общие сведения
f
f
необходимо следить за тем, чтобы доступ к устройству
был открыт со всех сторон.
f
f
необходимо убедиться, что основание представляет
собой ровную горизонтальную поверхность, обладает
достаточной твердостью и прочностью.
f
f
опорная рама теплового насоса должна прилегать
равномерно. неровное основание может влиять на
шумовые характеристики теплового насоса.
9.3.1 наружная установка
для кабелей питания и каналов, подводимых к нижней
части устройства, в основании необходимо предусмотреть
углубление (свободное пространство).
Фундамент с проемом
130 mm
800 mm
50 mm
1240 mm
260 mm 70 mm
26
�0
3�
01
�0
88
9
1
2
3
4
1 Вход воздуха
2 Выход воздуха
3 преобладающее направление ветра
4 проем
f
f
необходимо убедиться, что в фундаменте имеется не-
обходимое углубление.
