Монтаж
Монтаж ЭлеМентоВ оБлицоВки
12.3 укладка воздушных рукавов
Указание
подвод всасываемого воздуха к прибору, а также
отвод выдуваемого воздуха наружу производится
через воздушные рукава. Это высокоэластичные,
теплоизолированные рукава с со свойствами само-
гашения при возгорании.
12.3.1 общие сведения
удлинить воздушный рукав можно ввинчиванием спиралей
друг в друга. при этом их нахлёст должен составлять ок. 30
см. общая длина рукава на стороне всасывания и на сторо-
не отвода воздуха не должна превышать 8 м.
f
f
количество колен на 90° не должно быть больше четы-
рех. радиус колена относительно центра рукава дол-
жен составлять не менее 600 ММ.
f
f
для резки использовать острый нож. разрезать прово-
лочную спираль можно при помощи боковых кусачек.
f
f
крепления воздушного рукава установить на расстоя-
нии не более 1 м друг от друга, это предупредит про-
висание рукава.
f
f
Выполнить подгонку свободных концов воздушных ру-
кавов так, чтобы они подходили для овальной формы
соединительных патрубков защитного кожуха и соеди-
нительной пластины рукава или проходов через стену.

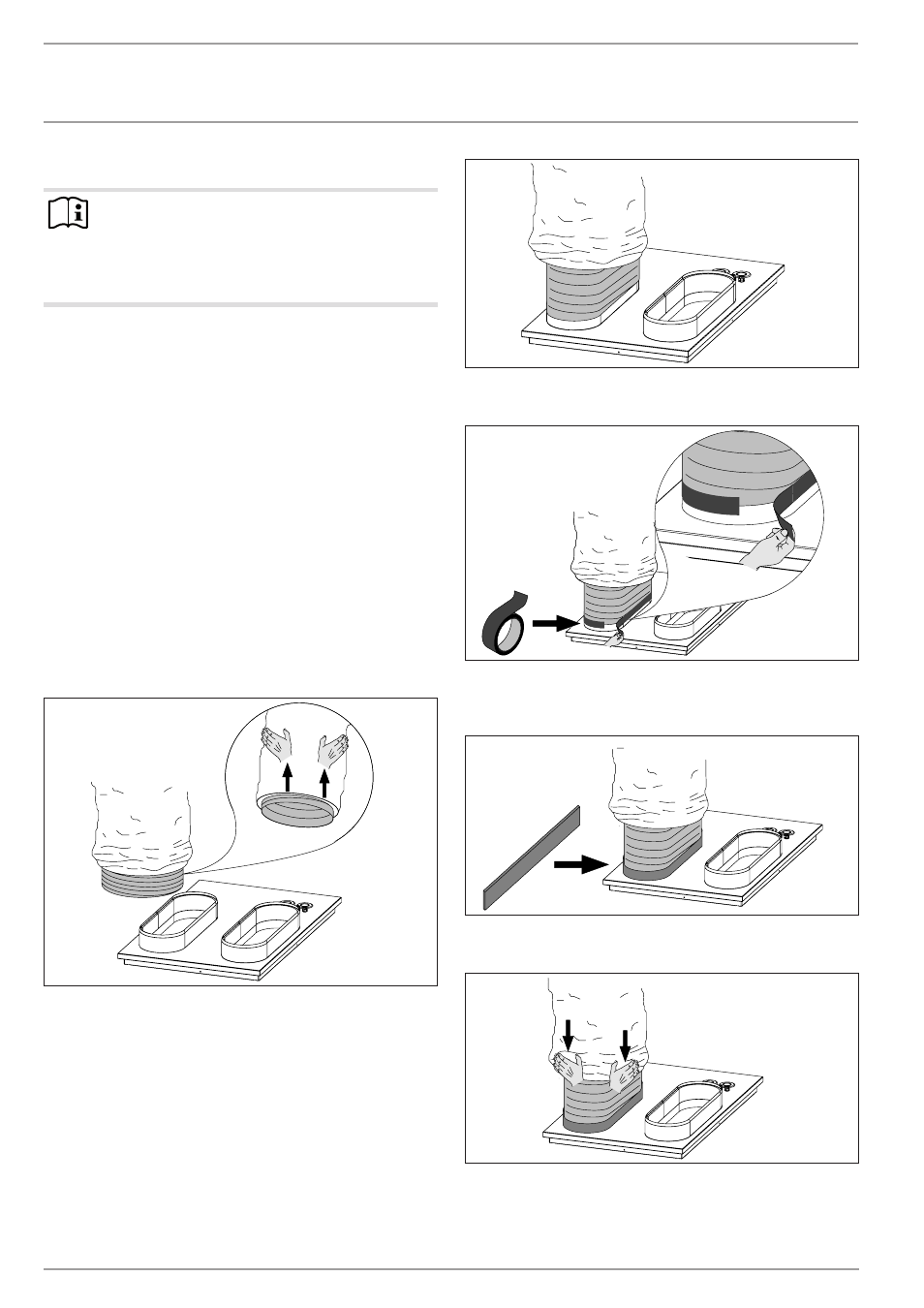

12.3.2 Монтаж воздушных рукавов
26
�0
3�
01
�1
44
6
f
f
Сначала нужно немного отвести наружную часть рука-
ва вверх.
26
�0
3�
01
�1
44
7
f
f
надеть внутреннюю часть рукава на соединительный
патрубок до половины.
26
�0
3�
01
�1
44
8
f
f
плотно приклеить к соединительному патрубку вну-
треннюю часть с помощью матерчатой изоленты из
комплекта.
26
�0
3�
01
�1
44
9
f
f
наложить прилагающуюся уплотнительную полосу на
соединительный патрубок.
26
�0
3�
01
�1
45
0
f
f
натянуть наружную часть рукава на соединительный
патрубок.
