Монтаж
ЗапуСк
13.3 первый ввод в эксплуатацию

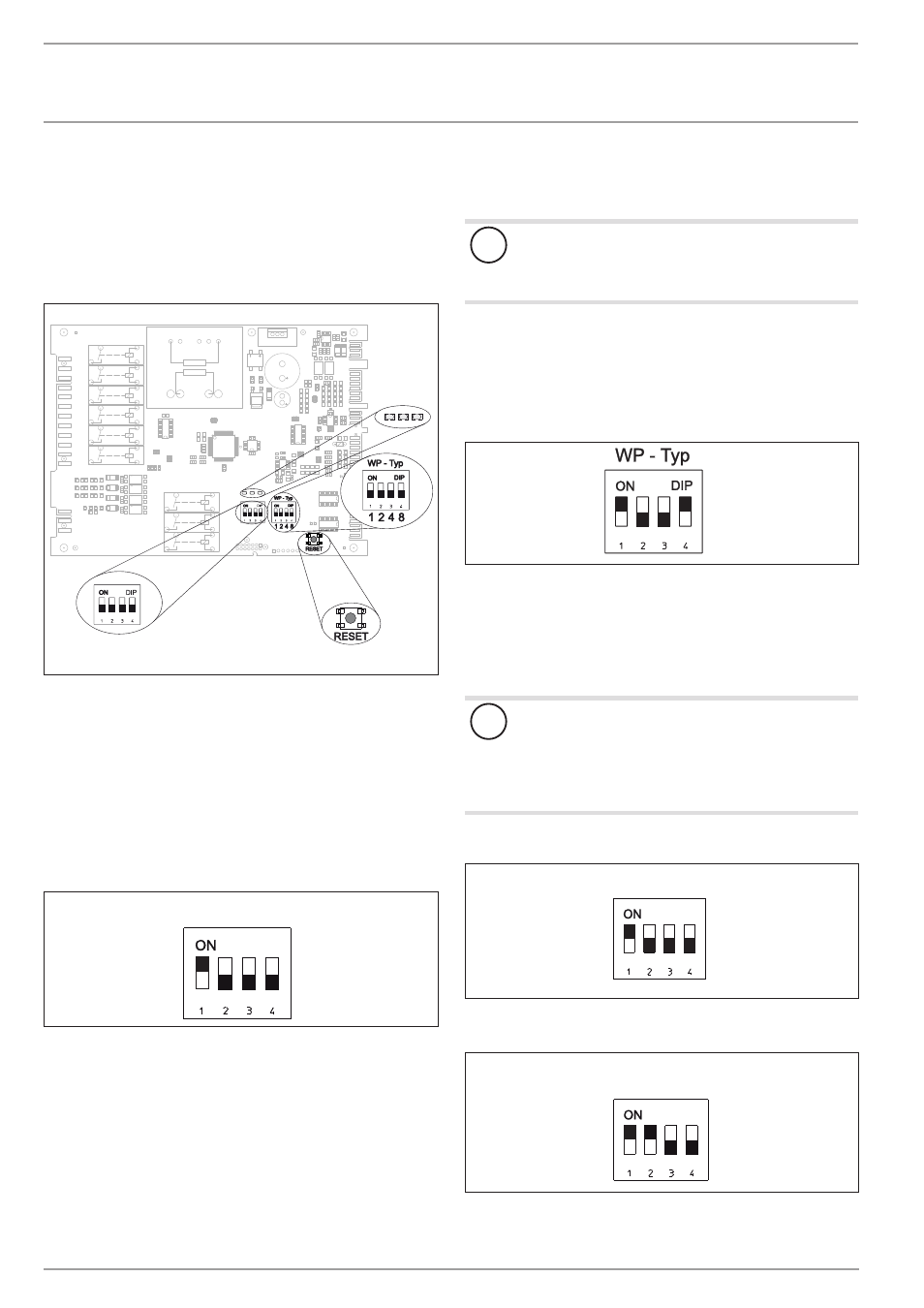

13.3.1 ползунковый переключатель «WP-Typ» на IWS
(интегрированной системе управления
тепловым насосом - утн)
f
f
открыть распределительную коробку.
f
f
утн находится на правой стороне.
BA
BA
26
�0
3�
01
�0
92
1�
3
4
1
2
1 Светодиоды
2 ползунковый переключатель «WP-typ»
3 кнопка сброса
4 ползунковый переключатель «Ва»
при помощи ползункового переключателя (WP-typ) на утн
можно установить различные типы тепловых насосов.
Заводская установка WP-Typ 3
режим работы с одним компрессором и с
электрическим аварийным / дополнительным
отоплением
WP-Typ
26
�0
3�
01
�1
51
3
f
f
проверьте, правильно ли установлен ползунковый
переключатель типа теплового насоса «WP-typ».
WP-Typ 4:
режим работы с одним компрессором и с вторым
внешним теплогенератором
!
Повреждение оборудования и ущерб для окру-
жающей среды
В таком случае запрещено подключение электри-
ческого аварийного / дополнительного отопления
если прибор эксплуатируется бивалентно со вторым внеш-
ним теплогенератором или как модуль другого теплового
насоса такой же конструкции, ползунковый переключатель
необходимо установить в положение WP-typ 4.
f
f
устанавливать ползунковый переключатель следует
как указано далее.
26
�0
3�
01
�1
51
4
ползунковый переключатель (BA) на IWS
при помощи ползункового переключателя устанавливает-
ся режим работы теплового насоса.
f
f
проверьте, правильно ли установлен ползунковый
переключатель типа теплового насоса «WP-typ».
!
Повреждение оборудования и ущерб для окру-
жающей среды
ползунковые переключатели 3 и 4 всегда должны
быть установлены в позицию oFF / Выкл. Эксплуа-
тация теплового насоса возможна только при таком
положении этих переключателей.
WPL E
BA
26
�0
3�
01
�1
43
6
WPL cool
BA
26
�0
3�
01
�1
52
