Монтаж
подГотоВителЬные Мероприятия

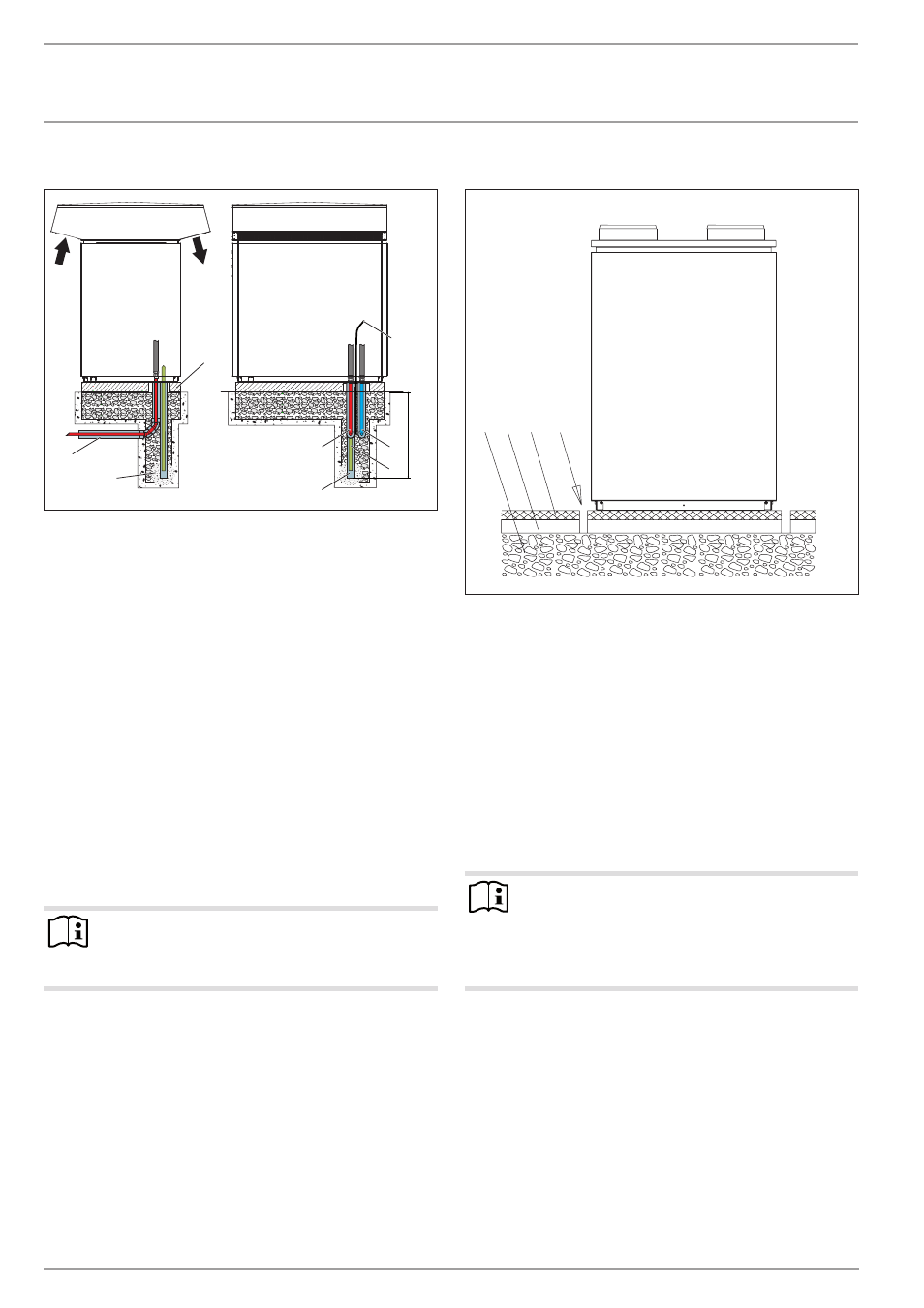

пример: укладка труб в основании
A
6
8
1
2
7
4
5
3
D
00000
19
23
7
A Глубина промерзания
1 линия подачи нагревательного контура
2 обратная линия нагревательного контура
3 труба для монтажа кабелей электропитания и пода-
ющих трубопроводов
4 Фундамент
5 Гравийная подушка
6 дренажная трубка
7 конденсатоотводный шланг
8 Электрические кабели
необходимо соблюдать следующие указания:
- необходимо использовать атмосферостойкие кабели
электропитания.
- необходимо обеспечить защиту от замерзания линии
подачи и обратной линии нагревательного контура
при помощи надлежащей теплоизоляции. Выполнять
мероприятия по теплоизоляции в соответствии с дей-
ствующими нормативными документами.
- для защиты всех кабелей питания и подающих трубо-
проводов от влаги, повреждений и уФ-излучения не-
обходимо использовать трубу для монтажа.
Указание
при прокладке шланга для отвода конденсата не-
обходимо соблюдать указания главы «Монтаж /
отвод конденсата».
9.3.2 внутренняя установка
26
�0
3�
01
�0
89
1�
1 2 3 4
1 Бетонное перекрытие
2 изоляция от ударного шума
3 Бесшовный пол на изолирующем основании
4 проем
f
f
необходимо обеспечить отсутствие сопряжения по-
верхности для установки с другими поверхностями.
необходимо соблюдать следующие указания:
- линию подачи и обратную линию нагревательного
контура подключать с помощью гибких напорных
шлангов. подходящие для этого напорные шланги
указаны в главе «описание устройства / необходимые
принадлежности для внутренней установки».
- Весь крепеж труб и проходы через стену следует вы-
полнять со звукоизоляцией.
Указание
указания размеров и расположение воздуховпуск-
ных и выпускных отверстий, а также проходов для
водопроводных труб и кабелей питания приведены
в главе «технические характеристики / размеры и
соединения / Внутренняя установка».
