Монтаж
Монтаж ЭлеМентоВ оБлицоВки

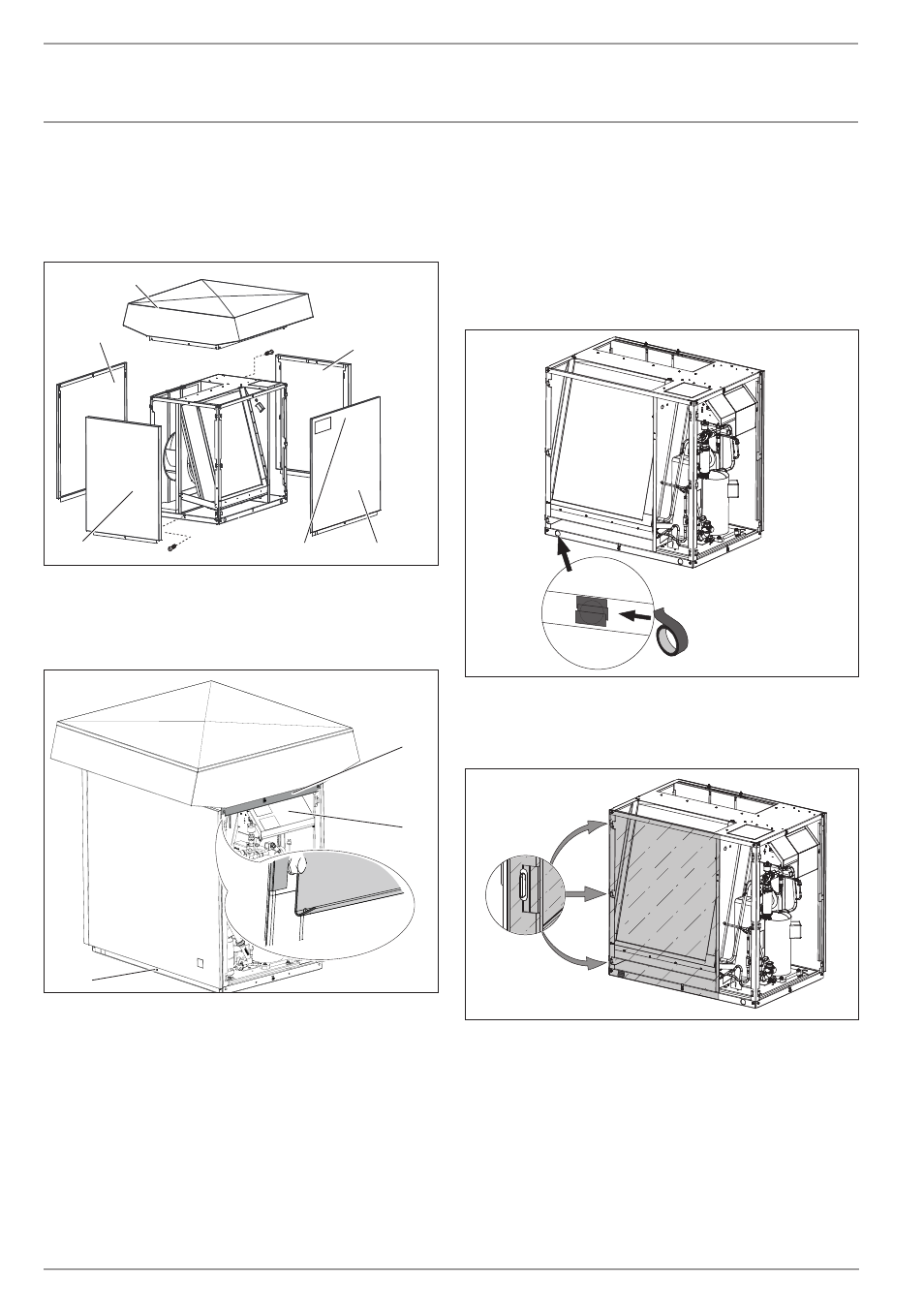

12. Монтаж элементов
облицовки
12.1 наружная установка
2
1
3
1
5
4
26
�0
3�
01
�0
92
9�
1 Боковая стенка
2 кожух
3 передняя стенка
4 Заводская табличка
5 Задняя стенка
26
�0
3�
01
�1
73
8
1
2
3
1 отогнутая кромка
2 распределительная коробка
3 Винт
f
f
установить крышку на устройство. проверить, чтобы
отогнутая кромка крышки устройства находилась со
стороны распределительной коробки.
f
f
Закрепить крышку двумя винтами.
f
f
навесить боковые стенки, переднюю и заднюю стенку
на крючки базового прибора. Закрепить каждый эле-
мент облицовки снизу с помощью одного винта.
f
f
наклеить входящую в комплект поставки заводскую
табличку на видное место стенки корпуса.
12.2 внутренняя установка
12.2.1 уплотнение устройства
перед сборкой элементов облицовки следует уплотнить
прибор, обклеив его пленкой, это предупредит образова-
ние конденсата на приборе в любых условиях эксплуата-
ции.
пленка прилагается к элементам обшивки.
26
�0
3�
01
�1
45
6
f
f
отверстие на раме внизу слева следует заклеить
тканевой изолентой. тканевая изолента входит в при-
надлежности для теплоизолированного воздушного
рукава.
26
�0
3�
01
�1
45
4
f
f
пленку при помощи отверстий закрепить на крючках
прибора.
