Монтаж
Монтаж

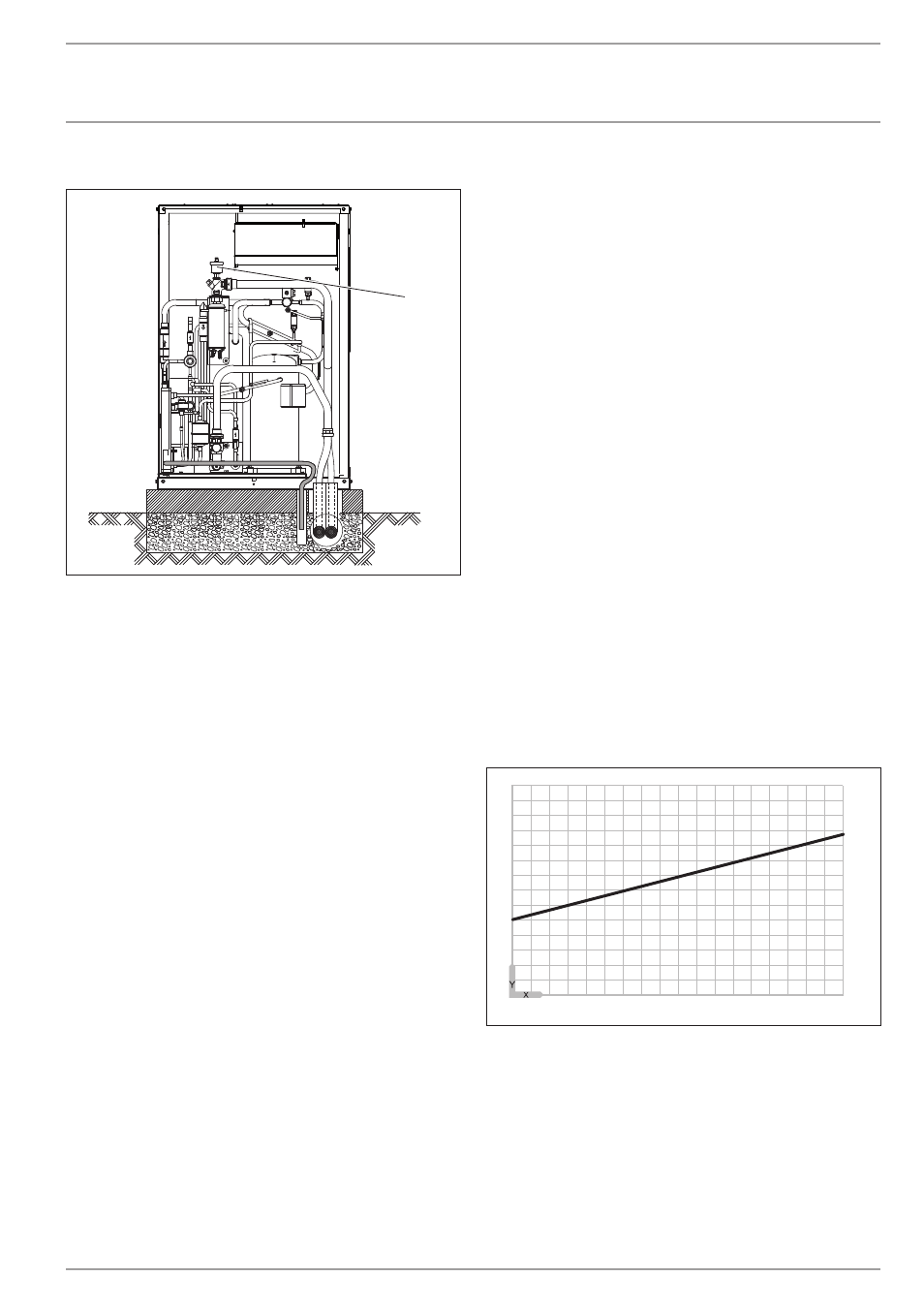

10.5.3 удаление воздуха из системы отопления
26
�0
3�
01
�1
72
6�
1
1 клапан аварийного стравливания воздуха
f
f
тщательно удалить воздух из трубопроводной
системы.
f
f
при этом следует привести в действие клапан аварий-
ного стравливания воздуха устройства.
10.6 объемный расход по линии отопления
10.6.1 Минимальный объемный расход при
эксплуатации устройства без промежуточного
резервуара
прибор разработан так, что для гидравлической развязки
объемных потоков контура теплового насоса и нагрева-
тельного контура в сочетании с панельными нагреватель-
ными системами промежуточный резервуар не требуется.
рекомендуем в установке с несколькими нагревательными
контурами пользоваться гидравлическим переходником.
Минимальный объемный расход настраивается за счет раз-
ницы температур системы отопления.
настроить распределитель нагревательного контура необ-
ходимо так, чтобы разница температур была ниже или, по
крайней мере, равна максимально допустимому значению.
настройка осуществляется только в режиме работы тепло-
вого насоса. для этого необходимо предварительно вы-
полнить следующие настройки:
f
f
Временно удалить предохранитель устройства элек-
трического аварийного/дополнительного отопления
для его обесточивания. В качестве альтернативы
можно выключить второй генератор тепла.
f
f
Включить тепловой насос в режиме отопления.
Минимальный объемный расход при регулировке
температуры в отдельном помещении пультами
FE 7 или FEK
Максимальная разница температур со стороны отопления
с перепускным клапаном или при регулировке температу-
ры в отдельном помещении пультом ду
-15
-10
-5
0
5
10
15
20
25
30
0
2
4
6
8
10
12
14
84
�0
3�
01
�0
15
6�
X наружная температура [°c]
Y максимальная разница температур [K]
В этом случае в системе отопления должны оставаться
открытыми один или несколько нагревательных конту-
ров. В основном помещении (в котором установлено ду,
например, в гостиной) необходимо наличие одного или
нескольких открытых нагревательных контуров. при этом
регулировку в отдельном помещении можно осуществлять
с помощью пульта ду или же опосредованно, путем под-
стройки графической характеристики нагрева.
f
f
полностью открыть нагревательный контур / нагрева-
тельные контуры в основном помещении.
