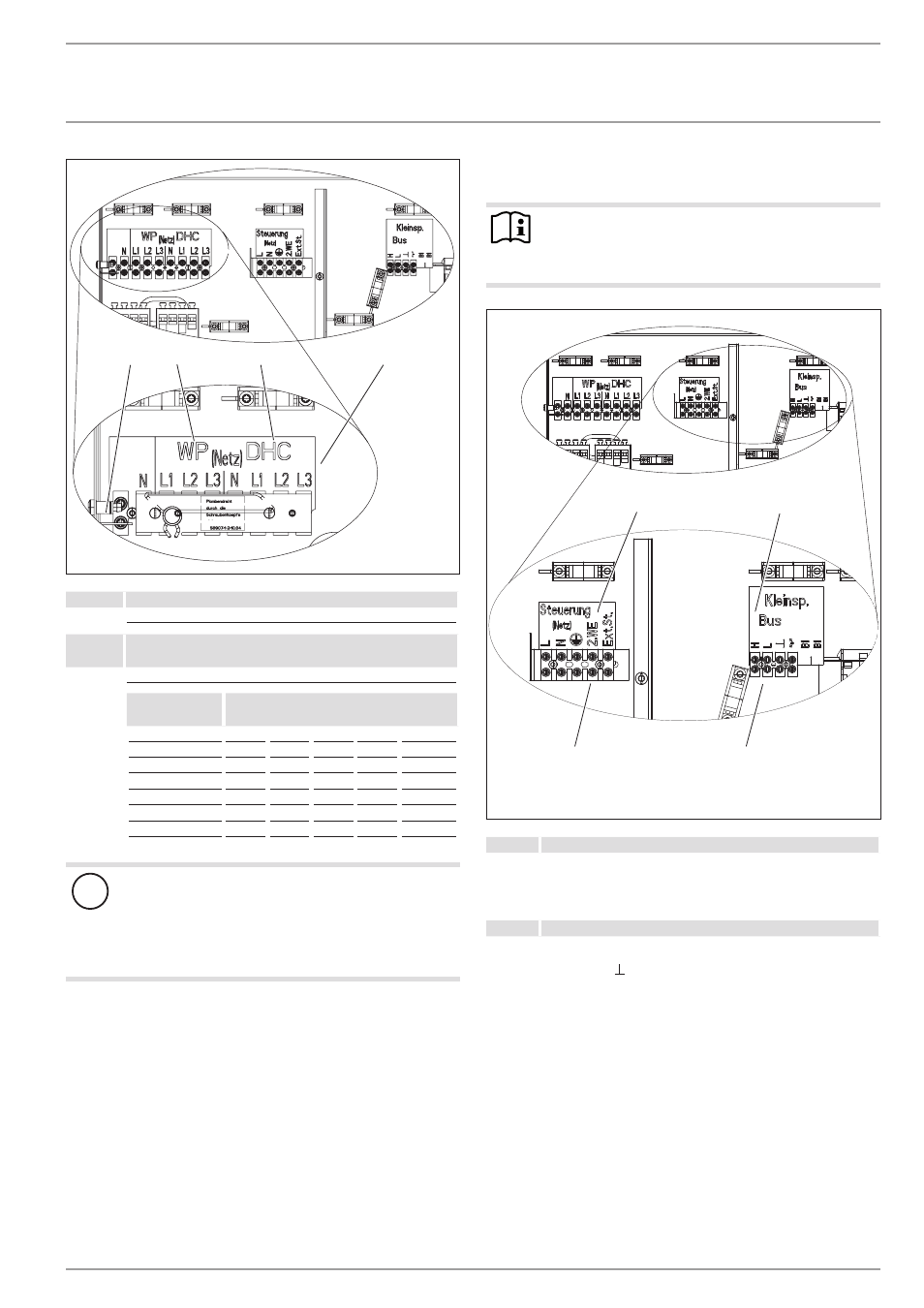

Монтаж
ЭлектриЧеСкое подклюЧение
X3
Pe
1
2
26
�0
3�
01
�0
94
8
1
подключение теплового насоса («WP») к сети
L1, L2, L3, n, Pe
2
устройство электрического аварийного / дополнительного
отопления («DHc»)
L1, L2, L3, n, Pe
присоединяе-
мая мощность
расположение клемм
2,6 кВт
L1
n
Pe
3,0 кВт
L2
n
Pe
3,2 кВт
L3
n
Pe
5,6 кВт
L1
L2
n
Pe
5,8 кВт
L1
L3
n
Pe
6,2 кВт
L2
L3
n
Pe
8,8 кВт
L1
L2
L3
n
Pe
!
Повреждение оборудования и ущерб для окру-
жающей среды
компрессор устройства может вращаться лишь в
одном направлении. если устройство подключено
неправильно, компрессор будет работать 30 се-
кунд, а затем выключится.
на дисплее устройства управления тепловым насосом по-
является сообщение о неисправности
NO POWER
(отСут-
СтВие МощноСти)
.
f
f
необходимо обесточить прибор и изменить направле-
ние вращения магнитного поля, поменяв местами две
фазы.
f
f
Закрыть 3 соединительные клеммы и опломбировать
их после подключения всех электрических кабелей.
подключения X4, X2: система управления и
низковольтное оборудование
Указание
Защиту блока управления устройством следует
выполнить совместно с устройством управления
тепловым насосом.
26
�0
3�
01
�0
94
9�
1
2
X2
X4
1
Система управления («steuerung»)
подключение к сети: L, n, Pe
Входы управления:
2. Генератор тепла внеш. («2.We»)
st автономный режим («ext.st.»)
2
низковольтное напряжение («Kleinsp.»)
Шина выс. H
Шина низ. L
Шина земля
Шина « + « (не подключается)
