Монтаж
Монтаж
10.7.1 наружная установка
f
f
Вывод конденсатоотводного шланга из устройства
выполнить через отверстие для ввода кабелей и по-
дающих трубопроводов, расположенное на основании
корпуса.
f
f
конденсат отводить через имеющийся слив или на
дренаж из крупного гравия. при этом нужно обеспе-
чить защиту шланга от замерзания.
10.7.2 внутренняя установка
Вывод конденсатоотводного шланга из устройства через
отверстие для отвода конденсата можно выполнить влево
или вправо (см. главу «технические характеристики / раз-
меры и соединения / Внутренняя установка»).
26
�0
3�
01
�0
95
6
1

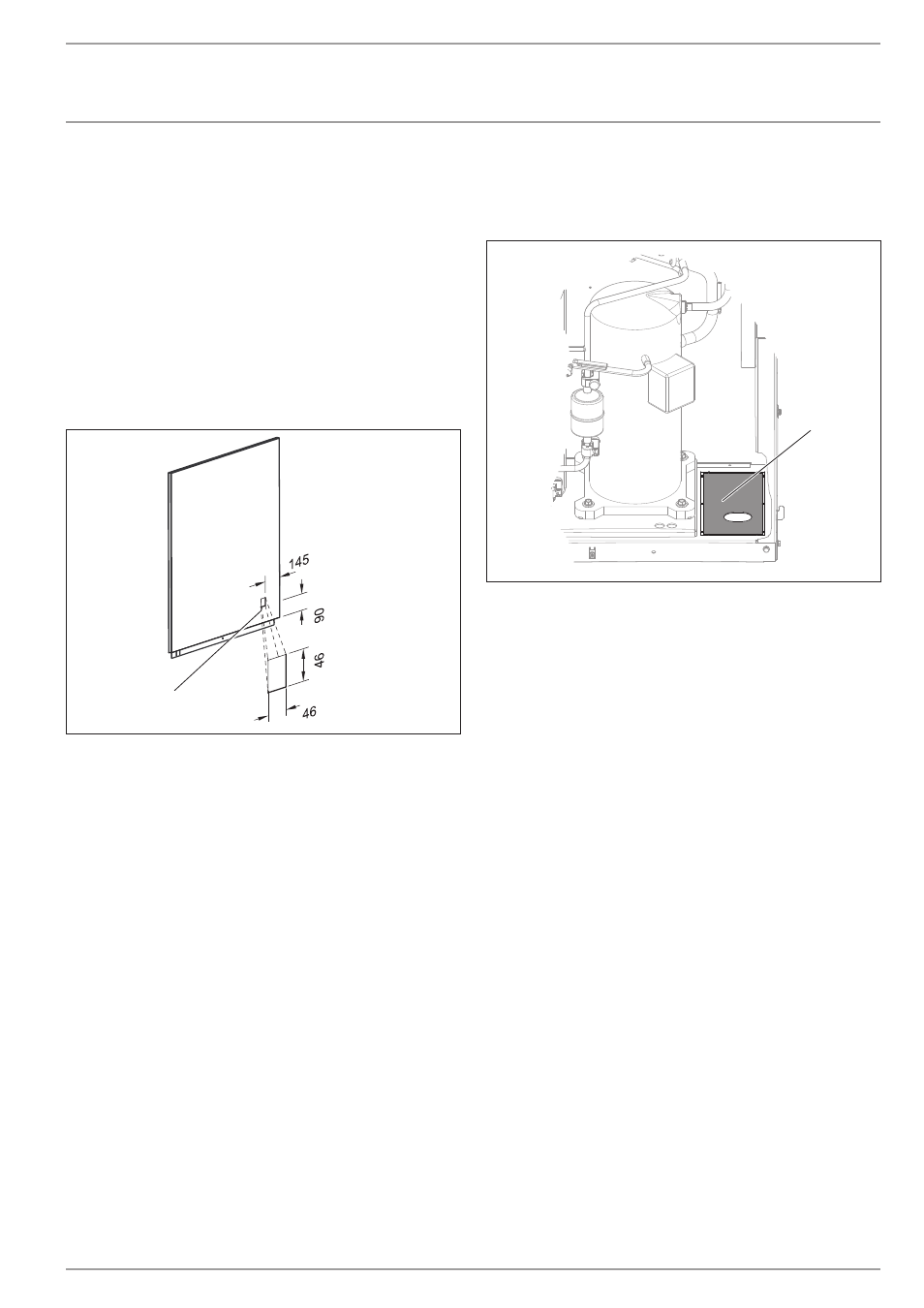

1 удаление крышки отверстия для отвода конденсата
f
f
крышку отверстия для отвода конденсата на боковой
стенке слева удалить, используя плоскогубцы.
f
f
Вывод конденсатоотводного шланга из устройства вы-
полнить влево или вправо.
f
f
конденсат отводить на имеющийся слив.
если предусмотрен напольный сток, то вывод конденсато-
отводного шланга можно выполнить через отверстие для
ввода кабелей и подающих трубопроводов, расположен-
ное на основании.
26
�0
3�
01
�1
72
8�
1
1 удаление крышки отверстия для ввода кабелей пита-
ния и подающих трубопроводов
f
f
конденсатоотводный шланг пропустить по диагона-
ли через отверстие для ввода кабелей и подающих
трубопроводов.
f
f
Закрепить конденсатоотводный шланг так, чтобы он не
мог сместиться.
f
f
конденсат отвести на имеющийся напольный сток.
10.8 контроль отвода конденсата
после прокладки конденсатоотводного шланга необходи-
мо проверить, функционирует ли отвод конденсата долж-
ным образом. для этого выполнить следующие действия:
f
f
на испаритель вылить воду с тем, чтобы она
стекла в поддон для талой воды. Следует
учесть, что максимальная скорость отвода кон-
денсата составляет 6 л/мин.
f
f
проверить, выходит ли вода через конденсато-
отводный шланг.
