Монтаж
Монтаж

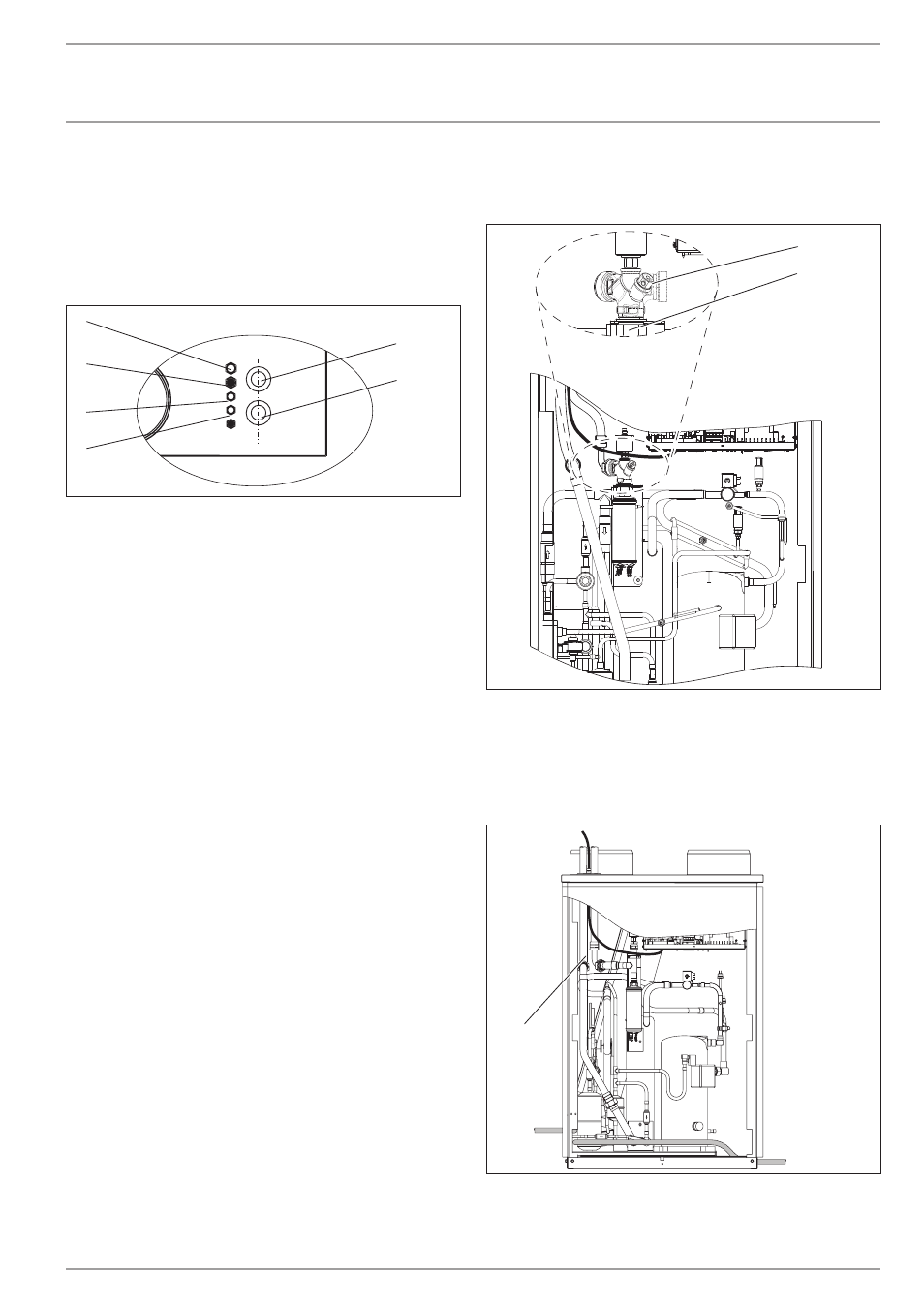

10.2.2 внутренняя установка
f
f
установить базовое устройство на подготовленное
основание.
f
f
при этом необходимо соблюдать направление распо-
ложения воздуховыпускного отверстия.
f
f
установить крышку корпуса на устройство и закрепить
ее двумя винтами.
5
4
3
6
26
�0
3�
01
�0
17
0
2
1
1 подключение линии подачи системы отопления
2 подключение обратной линии системы отопления
3 Шинная магистраль
4 линия управления
5 кабель сетевого питания устройства электрического
аварийного/дополнительного отопления
6 кабель сетевого питания устройства
f
f
В защитном кожухе прорезать проходные отверстия
для подключения линии подачи и обратной линии си-
стемы отопления.
f
f
напорные шланги пропустить в прибор сверху через
отверстие в защитном кожухе.
f
f
Электрические кабели пропустить в устройство сверху
через кабельные вводы.
при внутренней установке соединительный патрубок для
подключения линии подачи контура отопления необходи-
мо повернуть примерно на 145°.
26
�0
3�
01
�0
94
7�
1
2
1 Соединительные патрубки
2 накидная гайка
f
f
отсоединить приспособление для уменьшения растя-
гивающего усилия.
f
f
повернуть соединительный патрубок.
f
f
Вновь затянуть накидную гайку.
26
�0
3�
01
�0
17
3�
1
1 колено трубы обратной линии нагревательного
контура
f
f
Выполнить монтаж трубного колена обратной линии
системы отопления.
