WWW.stiebeL-eLtron.coM
WPL e | WPL cooL |
21
Монтаж
Монтаж ЭлеМентоВ оБлицоВки
26
�0
3�
01
�1
45
5
f
f
удалить основание клейкой ленты с рамы и пленки.
f
f
Закрепить пленку, прижав ее к базовому прибору.
f
f
уплотнить отверстия в области крюков тканевой
изолентой.

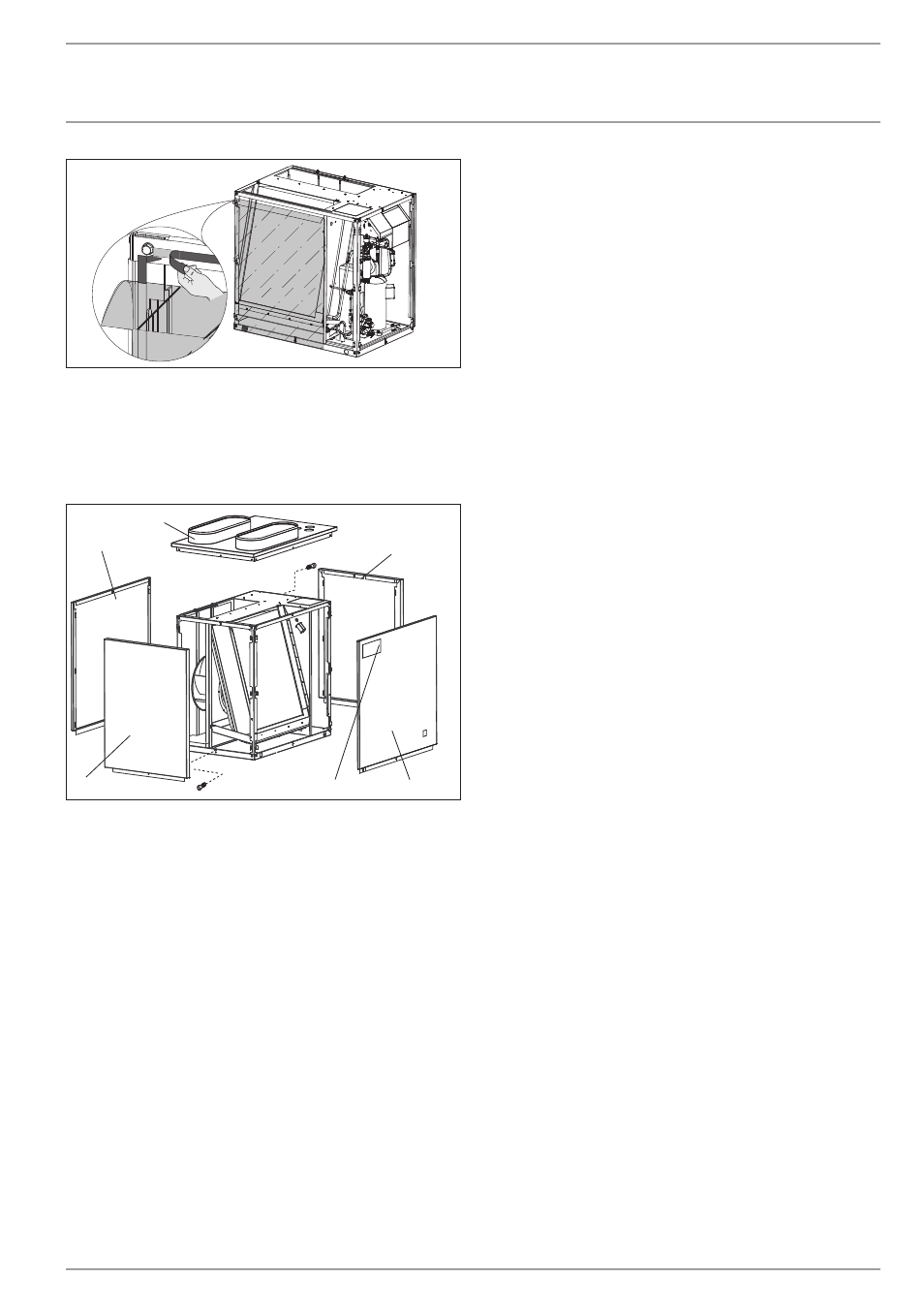

12.2.2 Монтаж элементов облицовки
2
1
3
1
5
4
26
�0
3�
01
�1
44
3
1 Боковая стенка
2 кожух
3 передняя стенка
4 Заводская табличка
5 Задняя стенка
f
f
установить крышку на устройство и закрепить ее
двумя винтами.
f
f
навесить боковые стенки, переднюю и заднюю стенку
на крючки базового прибора. Закрепить каждый эле-
мент облицовки с помощью одного винта.
f
f
наклеить входящую в комплект поставки заводскую
табличку на видное место стенки корпуса.
