Монтаж
ЭлектриЧеСкое подклюЧение
11. Электрическое подключение
Указание
необходимо соблюдать требования инструкции по
эксплуатации и монтажу, прилагаемой к устройству
управления тепловым насосом.
работы по подключению может выполнять только специ-
алист с допуском и в соответствии с настоящим руковод-
ством!
необходимо получить разрешение на подключение прибо-
ра в соответствующем предприятии электрических сетей.
11.1 распределительная коробка
ОПАСНОСТЬ поражения электрическим током
Прежде чем приступать к работам на распреде-
лительной коробке, следует обесточить прибор.
Указание
клеммы для подключения находятся в распреде-
лительной коробке прибора.
26
�0
3�
01
�1
72
6�
1

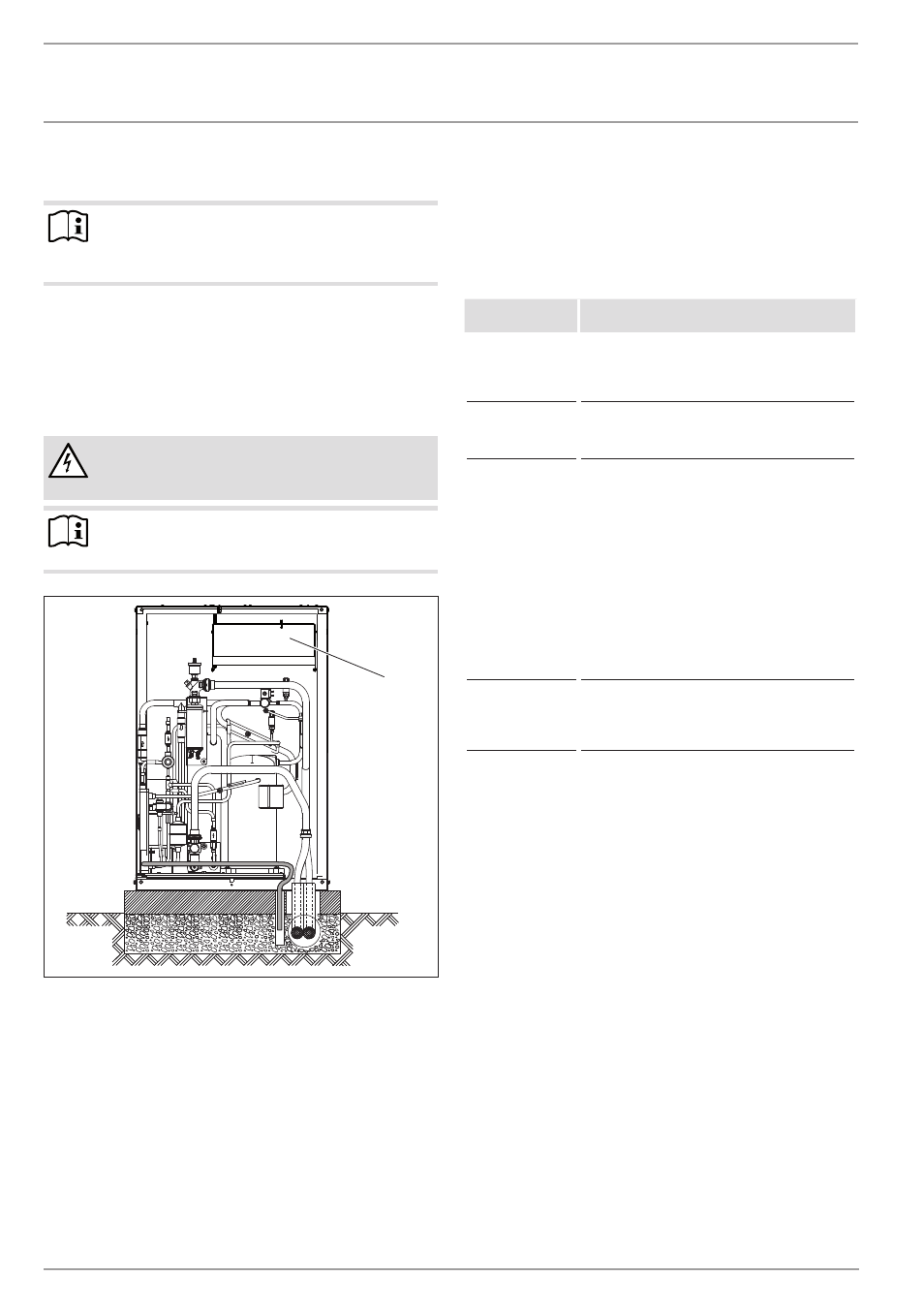

1 распределительная коробка
f
f
необходимо выполнять указания, изложенные в главе
«подготовительные работы / Электромонтаж».
f
f
Вынуть распределительную коробку из корпуса.
f
f
использовать кабели с характеристиками, соответ-
ствующими предписаниям.
f
f
проверить действие разгрузочных фиксаторов.
f
f
подключить циркуляционный насос к устройству
управления тепловым насосом в соответствии с про-
ектной документацией.
клемма X3: прибор и устройство электрического
аварийного/дополнительного отопления (DHC)
f
f
подключить прибор к 3-м соединительным клеммам.
f
f
подключить устройство электрического аварийного
/ дополнительного отопления к 3-м соединительным
клеммам, если предполагается использование следую-
щих функций прибора:
Функция прибора работа электрического аварийного / дополни-
тельного отопления
Моноэнергетиче-
ский режим
устройство электрического аварийного / до-
полнительного отопления при снижении пара-
метров до точки бивалентности включает режим
отопления, а также обеспечивает более высокую
температуру горячей воды.
Emergency mode
(аварийный режим)
если тепловой насос отключается по причине
неисправности, то устройство электрического
аварийного / дополнительного отопления вы-
полняет его функцию.
программа нагрева
(только для систем
теплого пола)
при температуре рециркуляции <25 °c сушку
стяжки следует осуществлять только при по-
мощи устройства электрического аварийного /
дополнительного отопления.
при низких температурах системы запрещено
выполнять сушку стяжки при помощи теплового
насоса, т.к. во время цикла оттаивания испарите-
ля не может быть обеспечена защита прибора от
замерзания.
по окончании программы нагрева устройство
электрического аварийного / дополнительного
отопления можно отсоединить от клемм, если не
предполагается его использование во время экс-
плуатации прибора.
Следует учесть, что аварийный режим при вы-
полнении программы нагрева не включается.
Включение защиты
от легионелл
устройство аварийного / дополнительного ото-
пления автоматически включается при актива-
ции защиты от легионелл, это позволяет регуляр-
но выполнять нагрев воды до температуры 60 °c,
что обеспечивает защиту от легионелл.
