Инструкция по эксплуатации Yamaha YZF R6 (2003)
Страница 79
6-18
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

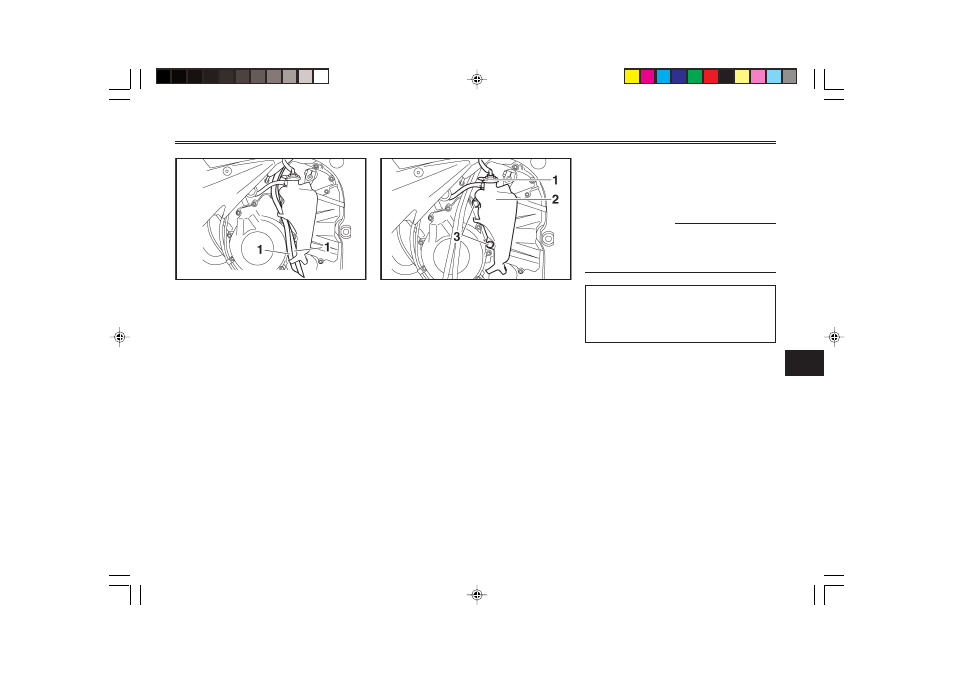

1. Топливный шланг (2 шт.)
10. Потяните топливные шланги
вверх, чтобы вынуть их из на-
правляющей.
1. Крышка бачка с охлаждающей жидкостью
2. Бачок с охлаждающей жидкостью
3. Болт (2 шт.)
11. Отверните болты и снимите
бачок для охлаждающей
жидкости.
12. Снимите крышку бачка и пе-
реверните его вверх дном,
чтобы вылить из него жид-
кость.
13. После того, как охлаждаю-
щая жидкость будет полно-
стью слита, тщательно про-
мойте систему охлаждения
чистой водопроводной водой.
14. Установите бачок для охла-
ждающей жидкости на место,
закрепив его болтами.
15. Присоедините шланг к радиа-
тору и затяните винт хомута.
16. Установите пробку сливного
отверстия и затяните ее с
требуемым моментом.
ПРИМЕЧАНИЕ :
Проверьте, не повреждена ли
шайба и замените ее, если необ-
ходимо.
Момент затяжки:
Пробка сливного отвер-
стия системы охлаждения:
10 Н.м (1,0 кгс.м)
17. Залейте в бачок рекомендо-
ванную охлаждающую жид-
кость до отметки макси-
мального уровня и установи-
те крышку бачка.
18. Установите кожух бачка для
охлажадющей жидкости, за-
крепив его болтами.
19. Вставьте топливные шланги в
направляющую и установите
их в исходное положение.
20. Установите щиток В.
21. Залейте в радиатор рекомен-
дованную охлаждающую жид-
кость до его заполнения.
