ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

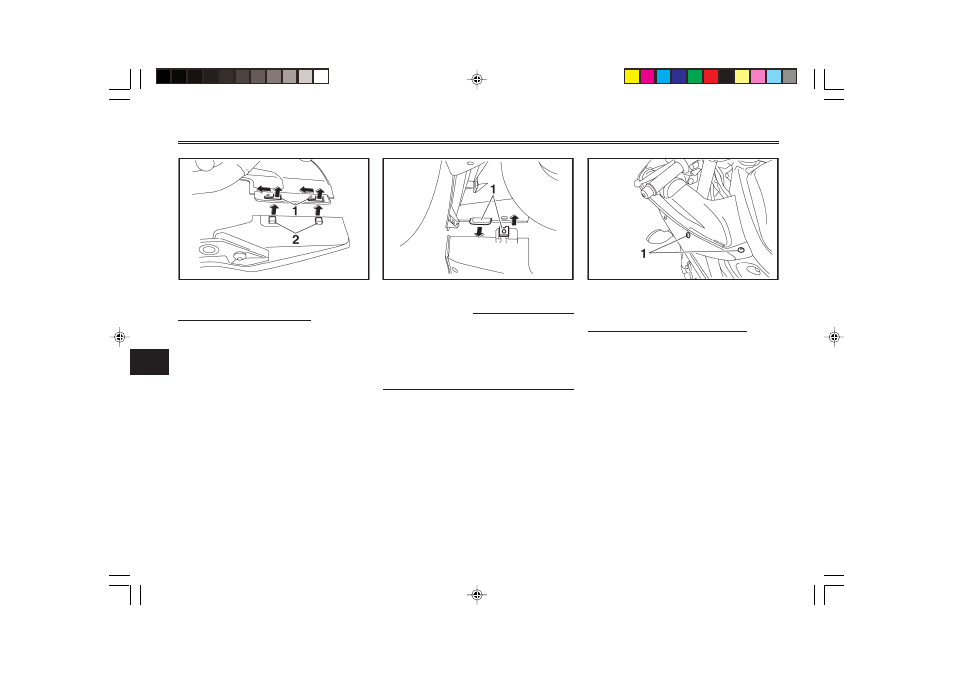

1. Прорезь (2 шт.)
2. Выступ (2 шт.)
Как установить щиток
1. Совместите прорези, имею-
щиеся в нижней задней час-
ти каждого щитка с выступа-
ми и сдвиньте щиток на ме-
сто.
2. Установите щиток в исход-
ное положение и закрепите
его болтами.
1. Язычок (2 шт.)
ПРИМЕЧАНИЕ :
Сведите вместе язычки, имею-
щиеся в передней части обоих
щитков, как показано на рисун-
ке, и совместите прорези и вы-
ступы.
1. Болт (2 шт.)
EAU04955
Панели А и В
Как снять одну из панелей
Отверните болты, сдвиньте па-
нель вперед и снимите ее.
5SL-28199-R0-6.pmd
2003/06/22, 22:34
7
