Инструкция по эксплуатации Yamaha YZF R6 (2003)
Страница 108
6-47
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

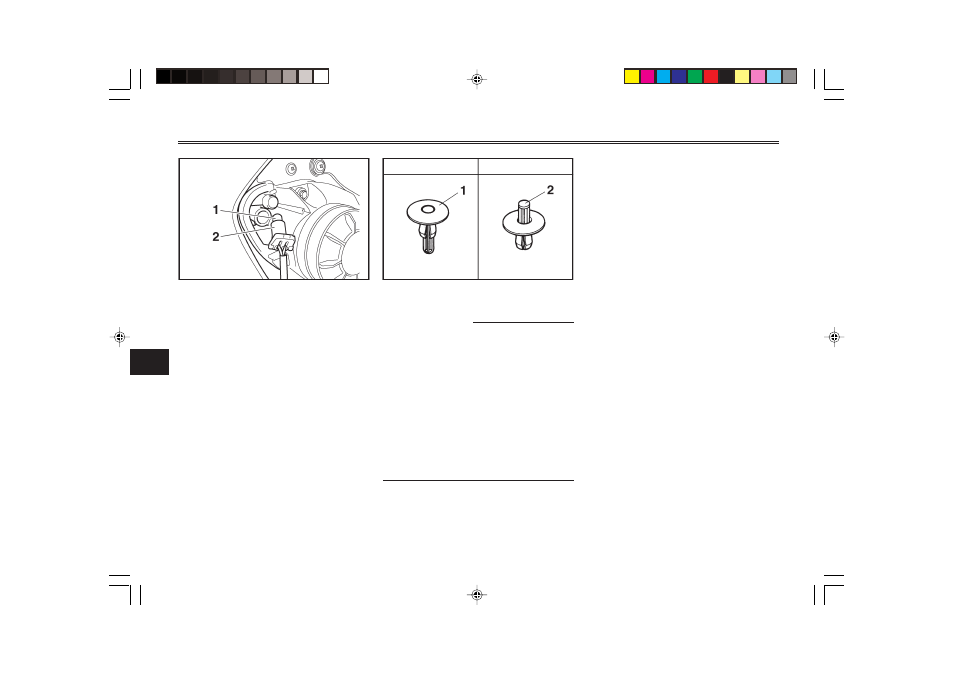

1. Лампа переднего габаритного фонаря
2. Патрон лампы переднего габаритного фона-
ря
2. Извлеките патрон (вместе с
лампой), вытянув его наружу.
3. Извлеките перегоревшую
лампу, вытянув ее наружу.
4. Вставьте новую лампу в па-
трон.
5. Установите патрон (вместе с
лампой), вставив его в гнез-
до.
6. Установите крышку лампы
переднего габаритного фона-
ря, закрепив ее быстродейст-
вующим пистоном.
После снятия
Перед установкой
1. Быстродействующий пистон
2. Стержень
ПРИМЕЧАНИЕ :
Для того, чтобы установить бы-
стродействующий пистон, вы-
двиньте его центральный стер-
жень наружу так, чтобы он высту-
пал из головки пистона, вставь-
те пистон в крышку лампы перед-
него габаритного фонаря, а затем
вдавите выступающий централь-
ный стержень внутрь так, чтобы
он оказался заподлицо с голов-
кой пистона.
EAU03730
Стоп-сигнал/Задний габарит-
ный фонарь
Этот мотоцикл оборудован све-
тодиодным стоп-сигналом/зад-
ним габаритным фонарем. Если
Стоп-сигнал/Задний габаритный
фонарь не горит, поручите диле-
ру фирмы “Ямаха” проверить его.
5SL-28199-R0-6.pmd
2003/06/22, 22:34
47
