Инструкция по эксплуатации Yamaha YZF R6 (2003)
Страница 114
6-53
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

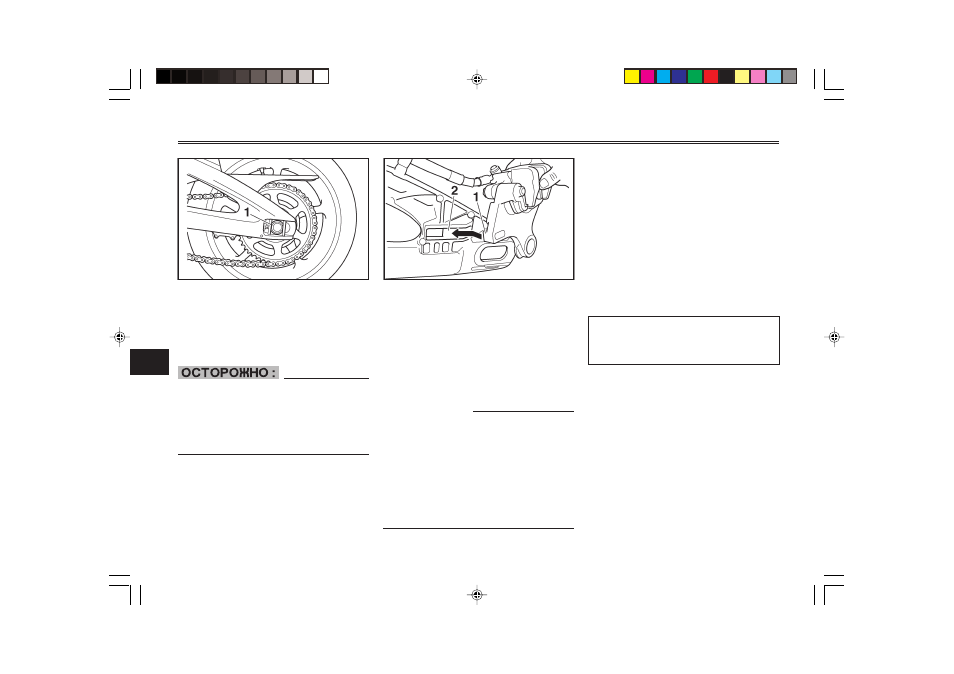

1. Ось колеса
7. Поддерживая кронштейн тор-
мозной скобы, вытяните ось
колеса наружу и снимите ко-
лесо.
ECA00048
Не включайте тормоз после того,
как было снято колесо с тормоз-
ным диском, поскольку это ве-
дет к смыканию тормозных ко-
лодок.
1. Фиксатор
2. Прорезь
EAU04948
Как установить заднее колесо
1. Установите колесо и крон-
штейн тормозной скобы, про-
пустив ось колеса с левой
стороны.
ПРИМЕЧАНИЕ :
8
Следите за тем, чтобы фике-
сатор кронштейна тормоз-
ной скобы вошел в прорези
на качающемся рычаге.
8
Перед установкой колеса
проверьте, разведены ли
тормозные колодки на дос-
таточное расстояние.
2. Наденьте приводную цепь на
заднюю звездочку и отрегу-
лируйте натяжение цепи.
(Описание операции регули-
ровки натяжения приведено
на стр. 6-35.)
3. Наверните гайку оси, а затем
опустите заднее колесо на
землю.
4. Затяните гайку оси с требуе-
мым моментом.
Момент затяжки:
Гайка оси:
110 Н.м (11,0 кгс.м)
