ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

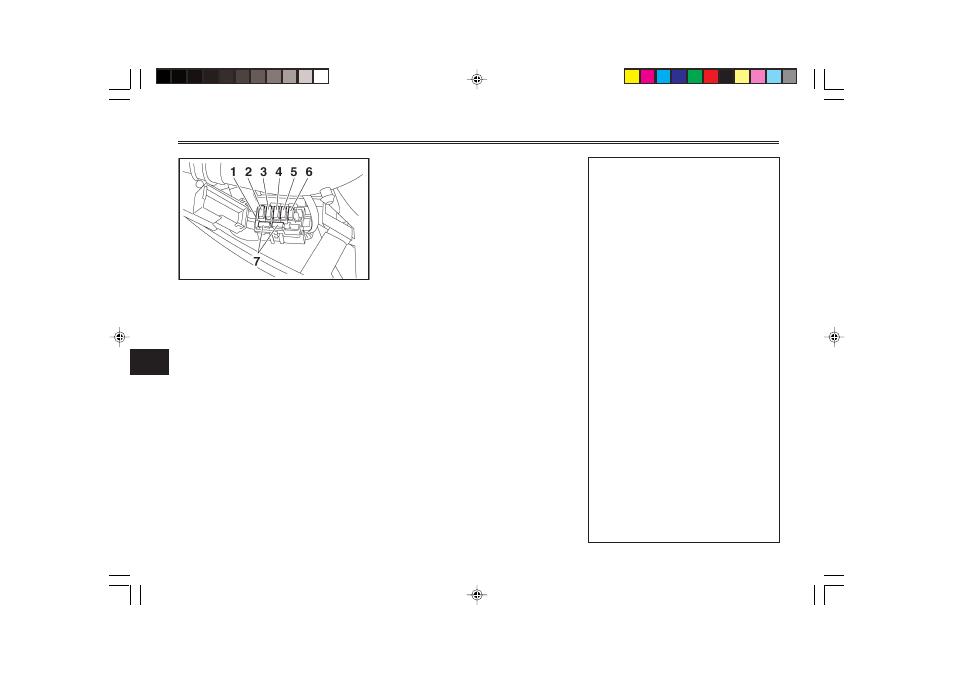

1. Коробка предохранителей 2
2. Предохранитель фары
3. Предохранитель вентилятора радиатора
4. Предохранитель системы зажигания
5. Предохранитель системы сигнализации
6. Предохранитель одометра, часов и системы
иммобилизации (резервный предохрани-
тель)
7. Запасной предохранитель (2 шт.)
Коробка предохранителей 2 рас-
положена под панелью В. (Описа-
ние операция снятия и установ-
ки панели приведена на стр. 6-7.)
Если какой-либо предохрани-
тель перегорел, замените его
следующим образом:
1. Установите ключ в положе-
ние “OFF” (“ВЫКЛЮЧЕНО”), и
выключите соответствую-
щую электрическую цепь.
2. Извлеките перегоревший пре-
дохранитель и установите
новый предохранитель, имею-
щий такую же величину номи-
нального тока срабатывания.
Номинальные токи срабаты-
вания предохранителей:
Главный предохрани-
тель:40 А
Коробка предохранителей
1:
Предохранитель лектрон-
ного впрыска топлива:15 А
Предохранитель фонарей
указателя поворотов, пе-
реднего и заднего габарит-
ных фонарей, фонаря осве-
щения номерного знака и
аварийной сигнализации:
10 А
Коробка предохранителей
2:
Предохранитель фары:20 А
Предохранитель системы
сигнализации:15 А
Предохранитель вентиля-
тора радиатора:15 А
Предохранитель системы
зажигания:15 А
Предохранитель одометра,
часов и системы иммоби-
лизации (резервный предо-
хранитель)10 А
