6-5
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

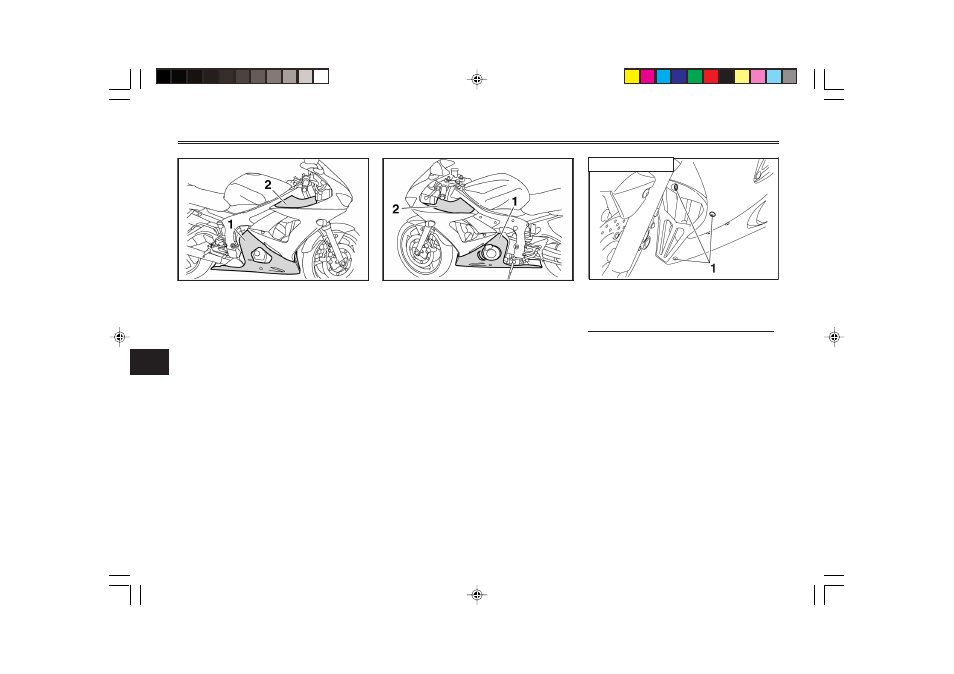

1. Щиток А
2. Панель А
EAU01139
Снятие и установка щитков и
панелей
Показанные выше щитки и пане-
ли необхрдимо снимать при вы-
полнении некоторых оперций
технического обслуживания,
описания которых приведено в
этой главе. См. этот раздел ка-
ждый раз при необходимости
снятия и установки какого-либо
щитка или панели.
1. Щиток В
2. Панель В
Для щитка А
1. Болт (3 шт.)
EAU04959
Щитки А и В
Как снять один из этих щитков
Отверните болты, сдвиньте щи-
ток вперед (для щитка А) или
назад (для щитка В) и снимите
его, как показано на рисунке.
