3-28
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

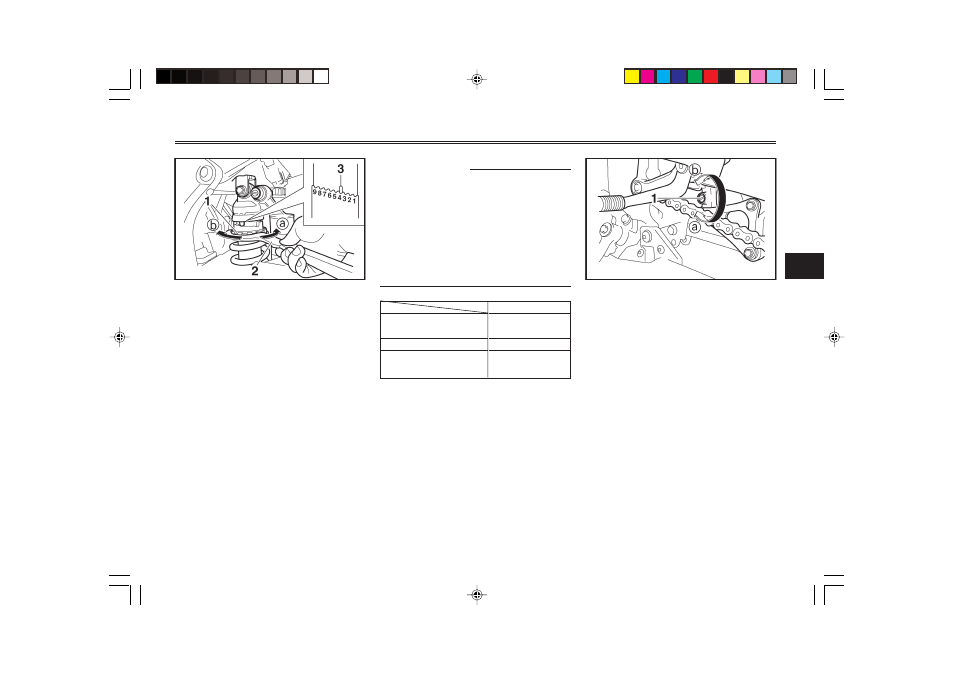

1. Кольцо регулировки предварительного на-
тяга пружины
2. Специальный ключ
3. Индикатор положения
Предварительный натяг пружи-
ны
Для того, чтобы увеличить пред-
варительный натяг пружины и,
таким образом, сделать подвес-
ку более жесткой, вращайте ре-
гулировочное кольцо в направ-
лении a. Для уменьшения пред-
варительного натяга пружины и
получения более мягкой подвес-
ки вращайте регулировочное
кольцо в направлении b.
ПРИМЕЧАНИЕ :
8
Совместите соответствую-
щее углубление на кольце с
индикатором положения на
амортизаторе.
8
Исполдьзуйте для регули-
ровки специальный ключ,
входящий в комплект инст-
рументов владельца.
Минимальная
(мягкая)
Стандартная
Максимальная
(жесткая)
Положение
1
4
9
1. Винт регулировки усилия демпфирования
отбоя
Усилие демпфирования отбоя
Для того, чтобы увеличить уси-
лие демпфирования отбоя и та-
ким образом сделать его демп-
фирование более жестким, вра-
щайте регулировочные винты на
обеих стойках вилки в направле-
нии a. Для уменьшения усилия
демпфирования отбоя и, следо-
вательно, для смягчения его
демпфирование вращайте винты
регулировки на обеих стояках
вилки в направлении b.
