ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
6. Зафиксируйте ось колеса, ус-
тановив болт колеса и затя-
нув ось колеса с требуемым
моментом.
ПРИМЕЧАНИЕ :
Во время затяжки оси удержи-
вайте болт колеса так, чтобы он
не проворачивался.
Момент затяжки:
Ось колеса:
91 Н.м (9,1 кгс.м)

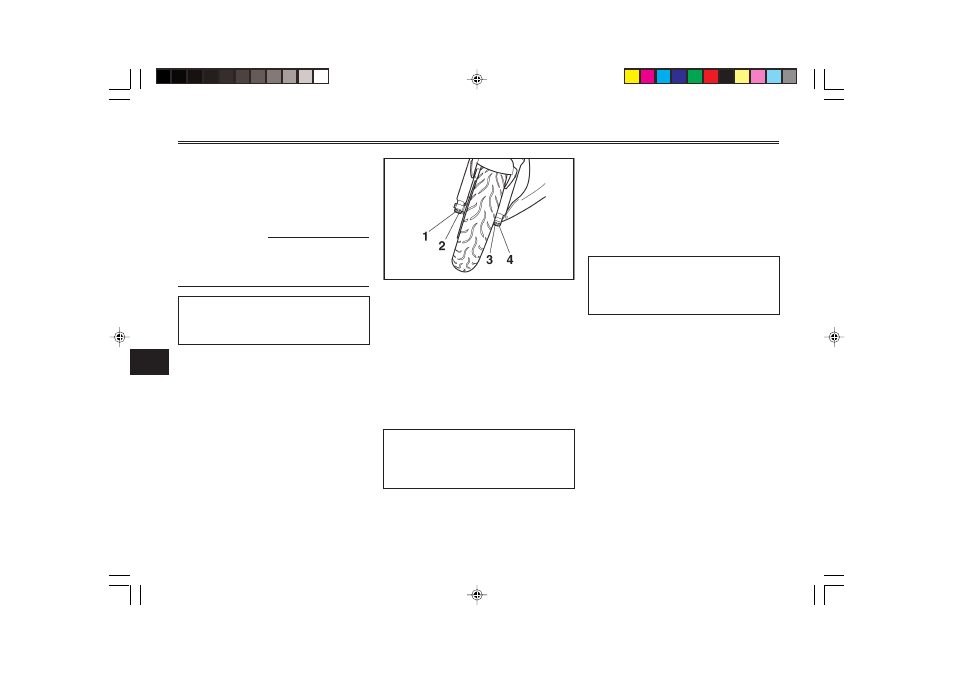

1. Стяжной болт А оси переднего колеса
2. Стяжной болт В оси переднего колеса
3. Стяжной болт С оси переднего колеса
4. Стяжной болт D оси переднего колеса
7. Затяните стяжной болт В оси
колеса, а затем затяните
стяжной болт А с требуемым
моментом.
8. После эого окончательно за-
тяните стяжной болт В с тре-
буемым моментом.
Момент затяжки:
Стяжные болты оси коле-
са:
18 Н.м (1,8 кгс.м)
9. Постукива по наружной сто-
роне левой стойки вилки ре-
зиновым молотком, совмес-
тите ее с торцом оси колеса.
10. Затяните стяжной болт D, а
затем затяните стяжной
болт С с требуемым момен-
том.
11. После этого окончательно
затяните стяжной болт D с
требуемым моментом.
Момент затяжки:
Стяжные болты оси коле-
са:
18 Н.м (1,8 кгс.м)
12. Включив передний тормоз,
сильно нажмите несколько
раз на руль, чтобы проверить
правильность работы вилки.
