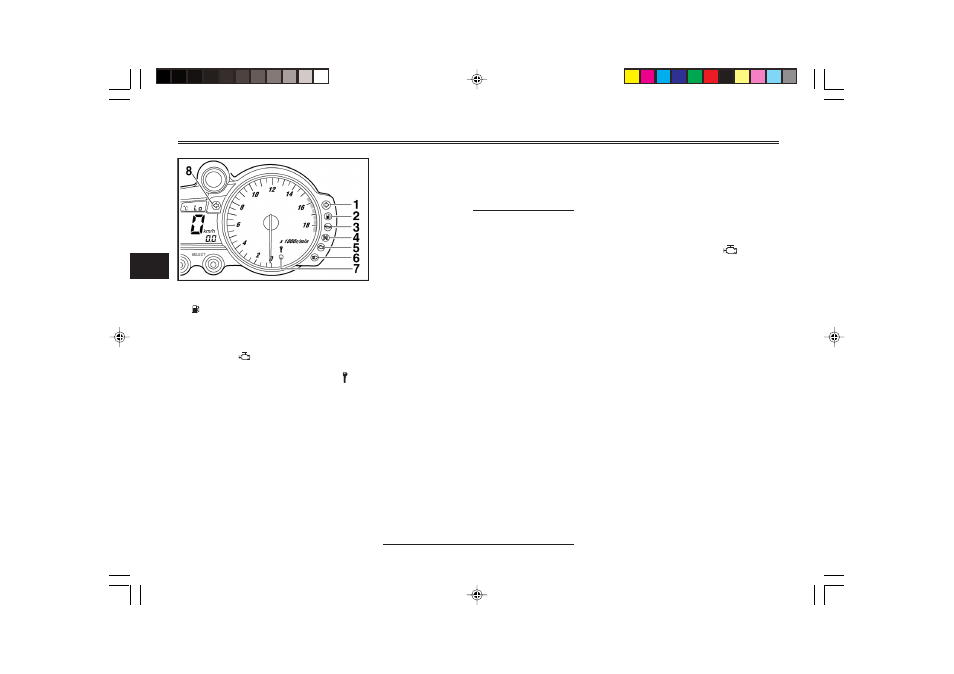

ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
1. Индикатор сигнала правого поворота “6“
2. Предупредительная лампа уровня топлива
“
“
3. Предупредительная лампа уровня мас-
ла“7“
4. Индикатор нейтрали “N”
5. Предупредительная лампа неисправности
двигателя “
“
6. Индикатор дальнего света “&“
7. Индикатор системы иммобилайзера “ “
8. Индикатор сигнала левого поворота “4“
EAU04895
Предупредительная лампа уров-
ня масла “7
7
7
7
7
“
Эта предупредительная лампа
включается, когда уровень мас-
ла в двигателе слишком низкий.
Электрические цепи этой лампы
можно проверить, установив
ключ в положение “ON” (“ВКЛЮ-
ЧЕНО”).
Эта лампа должна загореться на
несколько секунд, а затем долж-
на погаснуть. Если это не так,
поручите дилеру фирмы “Ямаха”
проверить электрические цепи.
ПРИМЕЧАНИЕ :
8
Даже при достаточном ко-
личестве масла эта преду-
предительная лампа может
мерцать во время езды по
склону или при резких уско-
рениях или замедлениях, но
это не свидетельствует о
неисправности.
8
Эта модель также оборудо-
вана устройством самодиаг-
ностики цепей определения
уровня масла. Если устрой-
ство определения уровня
масла неисправно, следую-
щий цикл будет повторять-
ся до тех пор, пока неисправ-
ность не будет устранена:
Предупредительная лампа
уровня масла мигает десять
раз, затем выключается на
2,5 секунды. Если это проис-
ходит, поручите дилеру фир-
мы “Ямаха” проверить мото-
цикл.
EAU00061
Сигнальная лампа нейтрали “N”
Когда коробка передач находит-
ся в нейтрали, эта сигнальная
лампа горит.
EAU04896
Предупредительная лампа неис-
правности двигателя “
“
Эта предупредительная лампа
включается или мигает при не-
исправности в электрических
цепях, контролирующих двига-
тель. Если это происходит, пору-
чите дилеру фирмы “Ямаха” про-
верить систему самодиагности-
ки. (Описание устройства само-
диагностики приведено на стр. 3-
10.)
Электрические цепи этой лампы
можно проверить, установив
ключ в положение “ON” (“ВКЛЮ-
ЧЕНО”).
Эта лампа должна загореться на
несколько секунд, а затем долж-
на погаснуть. Если это не так, по-
ручите дилеру фирмы “Ямаха”
проверить электрические цепи.
