Инструкция по эксплуатации Yamaha YZF R6 (2003)
Страница 111
6-50
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

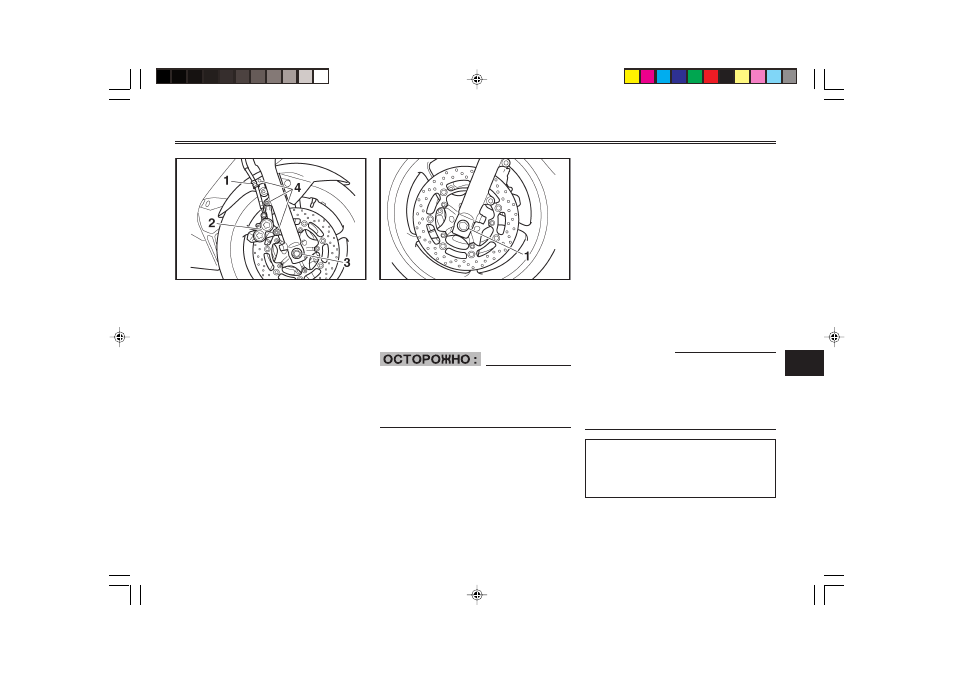

1. Ослабьте болт оси, стяжные болты оси ко-
леса и болты крепления тормозных скоб.
1. Держатель тормозного шланга
2. Тормозная скоба
3. Болт оси
4. Болт (3 шт.)
2. Поднимите переднее колесо
над землей, как указано на
стр. 6-49.
3. Снимите держатели тормоз-
ных шлангов с обеих сторон,
отвернув болты.
4. Снимите тормозные скобы с
обеих сторон, отвернув бюол-
ты.
1. Ось колеса
5. Отверните болт оси, вытяни-
те ось оси наружу и снимите
колесо.
ECA00046
Не включайте тормоз после того,
как были сняты тормозные ско-
бы, поскольку это ведет к смы-
канию тормозных колодок.
EAU05021
Как установить переднее коле-
со
1. Поднимите колесо между
стойками вилки.
2. Вставьте ось колеса.
3. Опустите переднее колесо
так, чтобы оно касалось зем-
ли.
4. Установите тормозные ско-
бы, закрепив их болтами и за-
тянув болты с требуемым мо-
ментом.
ПРИМЕЧАНИЕ :
Прежде, чем установить тормоз-
ные скобы на диски, убедитесь в
том, что тормозные колодки раз-
ведены на достаточное расстоя-
ние.
Момент затяжки:
Болты крепления тормоз-
ных скоб:
40 Н.м (4,0 кгс.м)
5. Установите держатели тор-
мозных шлангов, закрепив их
болтами.
