ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

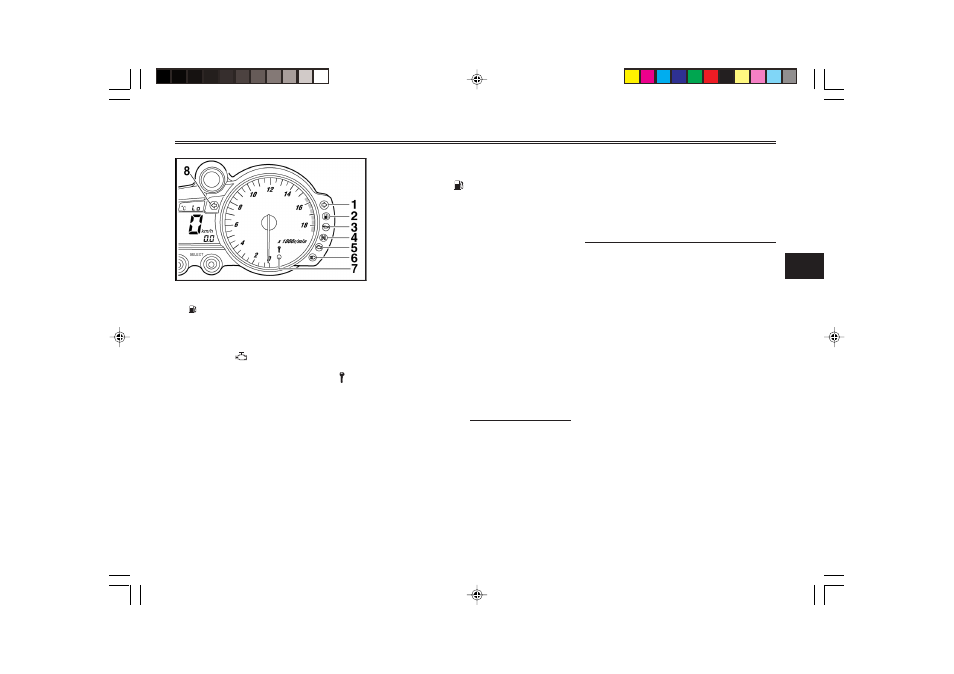

1. Индикатор сигнала правого поворота “6“
2. Предупредительная лампа уровня топлива
“
“
3. Предупредительная лампа уровня мас-
ла“7“
4. Индикатор нейтрали “N”
5. Предупредительная лампа неисправности
двигателя “
“
6. Индикатор дальнего света “&“
7. Индикатор системы иммобилайзера “ “
8. Индикатор сигнала левого поворота “4“
EAU03034
Индикатор и сигнальные лам-
пы
EAU04121
Сигнальные лампы “4
4
4
4
4
“ и “6
6
6
6
6
“
указателя поворотов
При переводе переключателя
указателя поворотов вправо или
влево соответствующая сиг-
нальная лампа начинает мигать.
EAU04894
Предупредительная лампа уров-
ня топлива “ “
Эта предупредительная лампа
включается, когда уровень топ-
лива опускается ниже примерно
3,5 литра. Если это произошло,
залейте топливо при первой воз-
можности.
Электрические цепи этой лампы
можно проверить, установив
ключ в положение “ON” (“ВКЛЮ-
ЧЕНО”).
Эта лампа должна загореться на
несколько секунд, а затем долж-
на погаснуть. Если это не так, по-
ручите дилеру фирмы “Ямаха”
проверить электрические цепи.
ПРИМЕЧАНИЕ :
Эта модель также оборудована
устройством самодиагностики
цепей определения уровня топ-
лива. Если устройство определе-
ния уровня топлива неисправно,
следующий цикл будет повто-
ряться до тех пор, пока неисправ-
ность не будет устранена: Пре-
дупредительная лампа уровня
топлива мигает восемь раз, за-
тем выключается на 2,5 секун-
ды. Если это происходит, поручи-
те дилеру фирмы “Ямаха” прове-
рить мотоцикл.
