84
Диагностика
Работоспособность системы управления двигателем и
системы впрыска зависит от исправности механических и
гидромеханических систем. Ряд отклонений, вызывающих
неисправности, ошибочно могут быть приняты за неис-
правности электронной части системы управления, это:

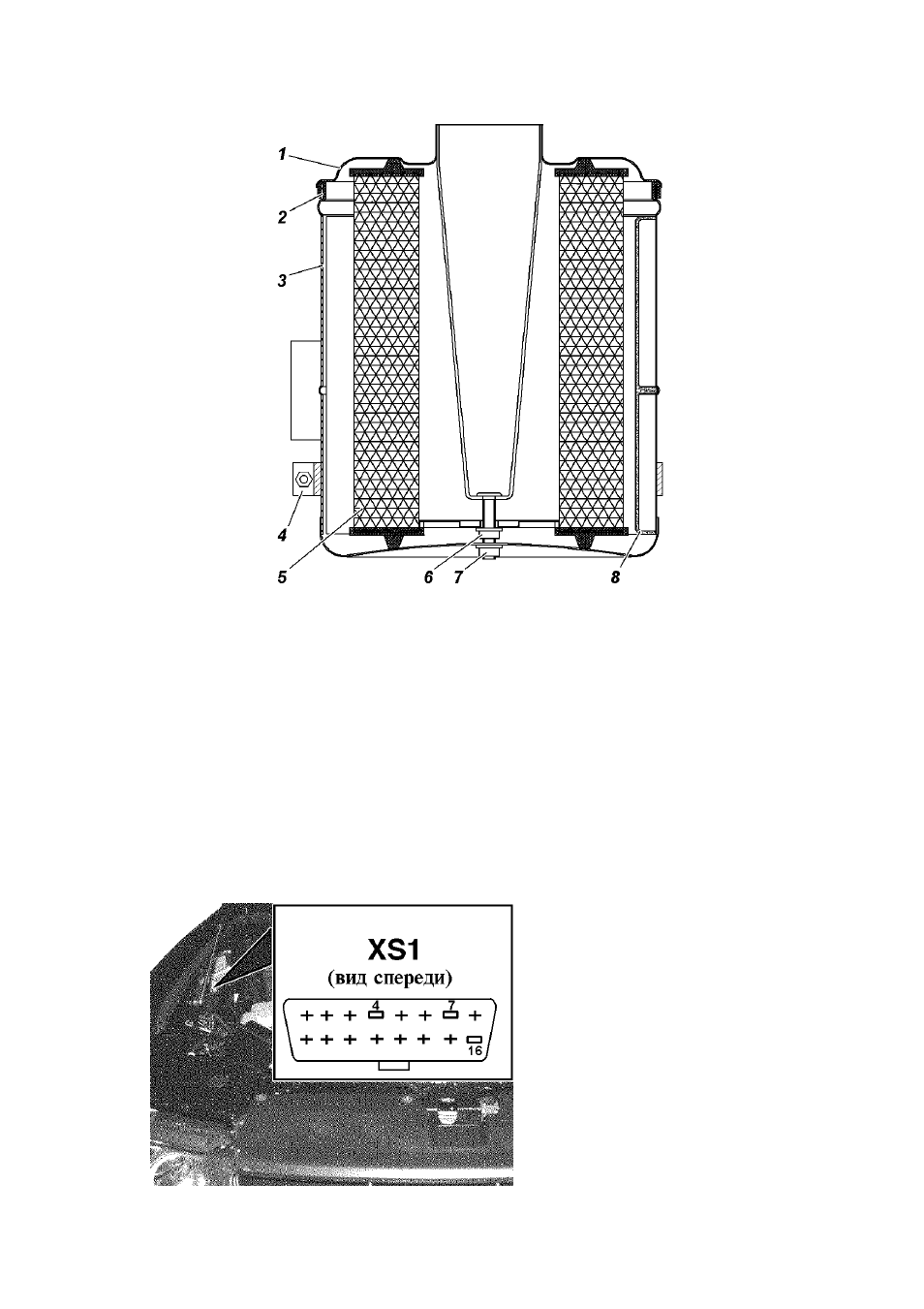

Рис. 9.13.
Диагностический
разъем (XS1):
4 -масса; 7 -К-линия;
16 -+12В
Рис. 9.12. Воздушный ôèëüòp:
1 -крышка воздушного фильтра; 2 -уплотнительная прокладка; 3 -корпус
фильтра; 4 -хомут крепления фильтра; 5 -фильтрующий элемент; 6 -гайка;
7 -гайка; 8 -воздуховод
