втулок 10 в зоне чехлов 8 и при необходимости смажьте
смазкой УНИОЛ 2М/1 ТУ 38.5901243-92.
Переместите скобу 3 до упора поршнями 9 во внутреннюю
поверхность блока цилиндров 17. Для облегчения вытеснения
жидкости из блока цилиндров 17 допускается открытие
перепускного клапана 14. Закройте клапан 14, как только
поршни 9 полностью утопятся в блок цилиндров. Перед
перемещением скобы 3 снимите крышку бачка главного
цилиндра и не допускайте переливания из него жидкости
при перемещении скобы.
Запрещается для утапливания поршней использовать
монтажную лопатку, так как это приведет к деформации
направляющих втулок 10 и выходу из строя скобы 3.
Замените изношенные тормозные колодки на новые.
Замену колодок производите комплектно с обеих сторон
передней оси. Для подведения колодок к диску нажмите 2-
3 раза на педаль тормоза.
Установите пружину 1, держатель пружины 18 и заверните
болты 16.

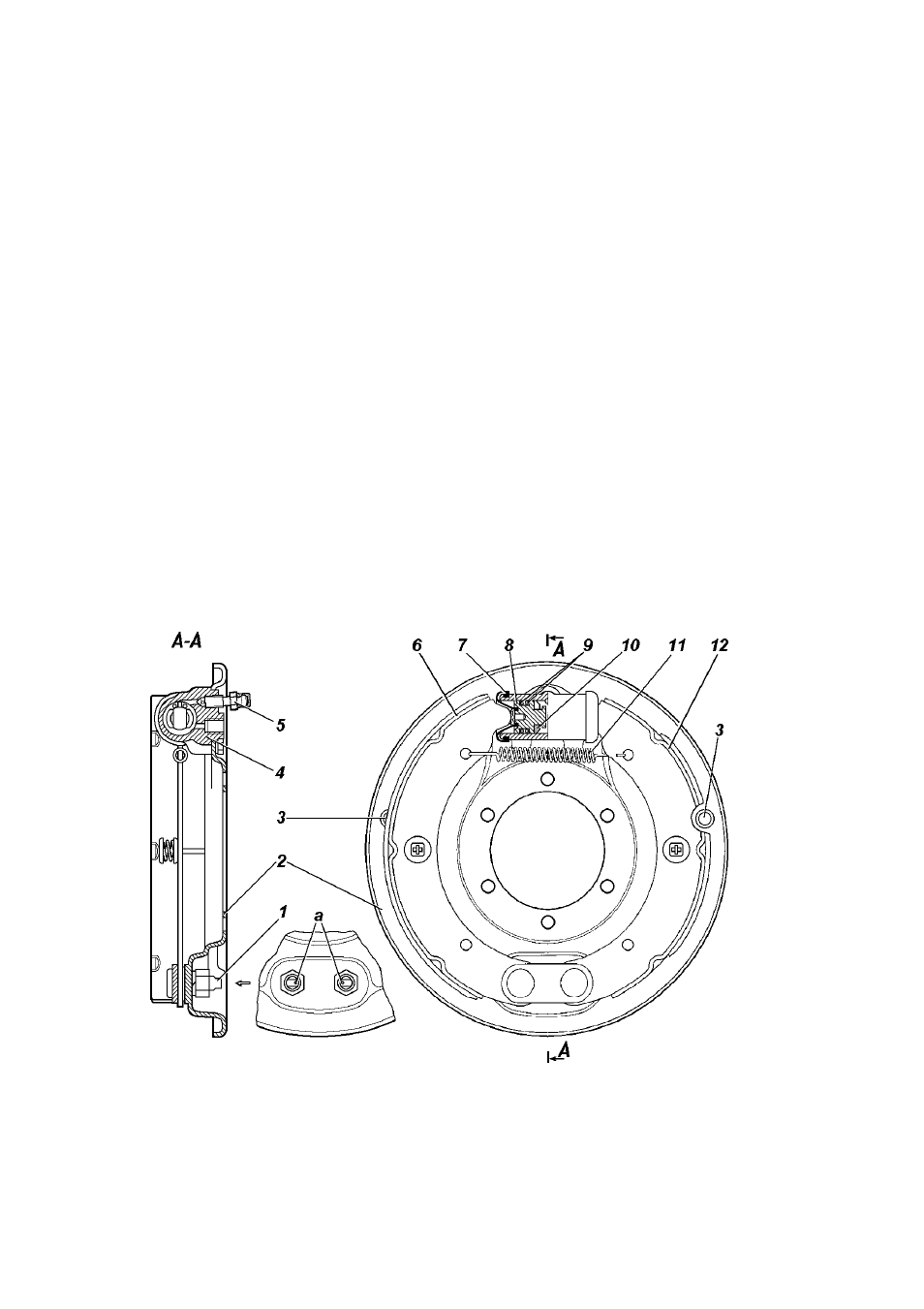

Рис. 9.24. Тормоз заднего колеса:
а -метки на опорных пальцах; 1 -опорные пальцы; 2 -щит; 3 -отверстия для
визуального контроля состояния тормозных накладок; 4 -колесный
тормозной цилиндр; 5 -перепускной клапан; 6,12 -тормозные колодки;
7 -защитный колпак; 8 -поршень; 9 -уплотнительные кольца; 10 -упорное
кольцо; 11 -стяжная пружина
