3 -регулятор корректора фар. Вращением регулятора
корректируется угол наклона пучка света фар в зависимости
от загрузки автомобиля: "0" -один водитель или водитель с
пассажиром на переднем сиденье; точка между "0" и "1" -все
места в салоне заняты (5 человек); "1" -все места заняты (9
человек) или все места в салоне заняты плюс груз в
багажном отделении до допустимой нагрузки на заднюю
ось; точка между "1" и "2" -водитель плюс груз, равномерно
распределенный в салоне и багажном отделении до
допустимой нагрузки на заднюю ось. При других вариантах
нагрузки (без превышения полной массы) положение
подбирается таким образом, чтобы освещенность дороги на
ближнем свете фар была в пределах нормы и не ослеплялись
водители встречного транспорта.
4 -выключатель противотуманных задних огней.
5 -выключатель противотуманных фар.
На рис. 3.3 изображена комбинация приборов.
Сигнализаторы зеленого и синего цвета информируют
водителя о нормальном функционировании включаемой
системы. Сигнализаторы оранжевого цвета предупреждают
водителя о необходимости принятия мер для обеспечения
дальнейшей нормальной работы автомобиля. Сигнализаторы
красного цвета предупреждают водителя об аварийной
работе агрегатов.
Эксплуатация автомобиля с постоянно горящим (хотя бы
одним) сигнализатором красного цвета не допускается.
1 -тахометр. Красная зона шкалы свидетельствует о
превышении допустимых оборотов и работе двигателя в

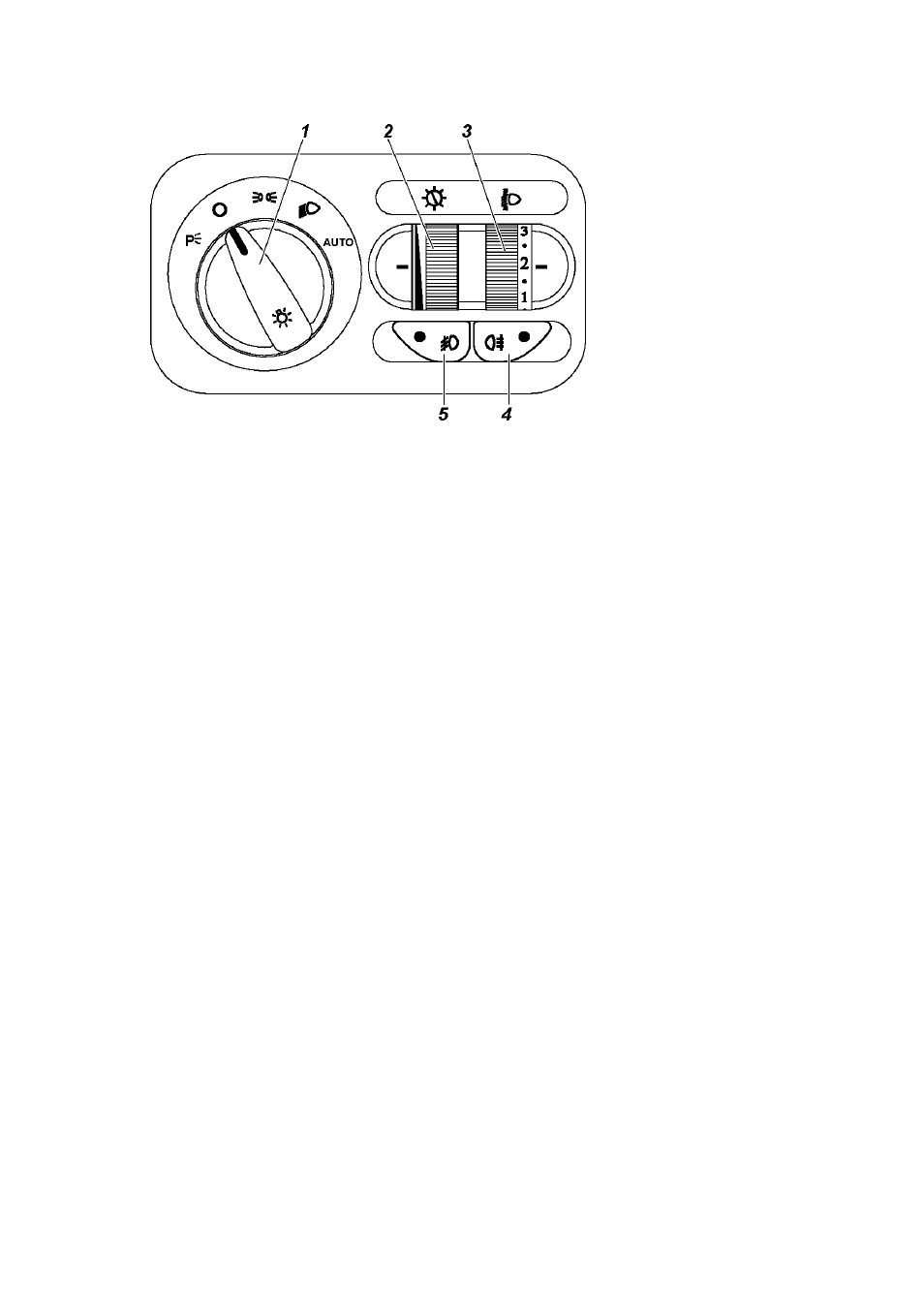

Рис. 3.2. Модуль
управления
светотехникой
(наименование
позиций см. в
тексте)
