Комплекты деталей
3A1649F 41

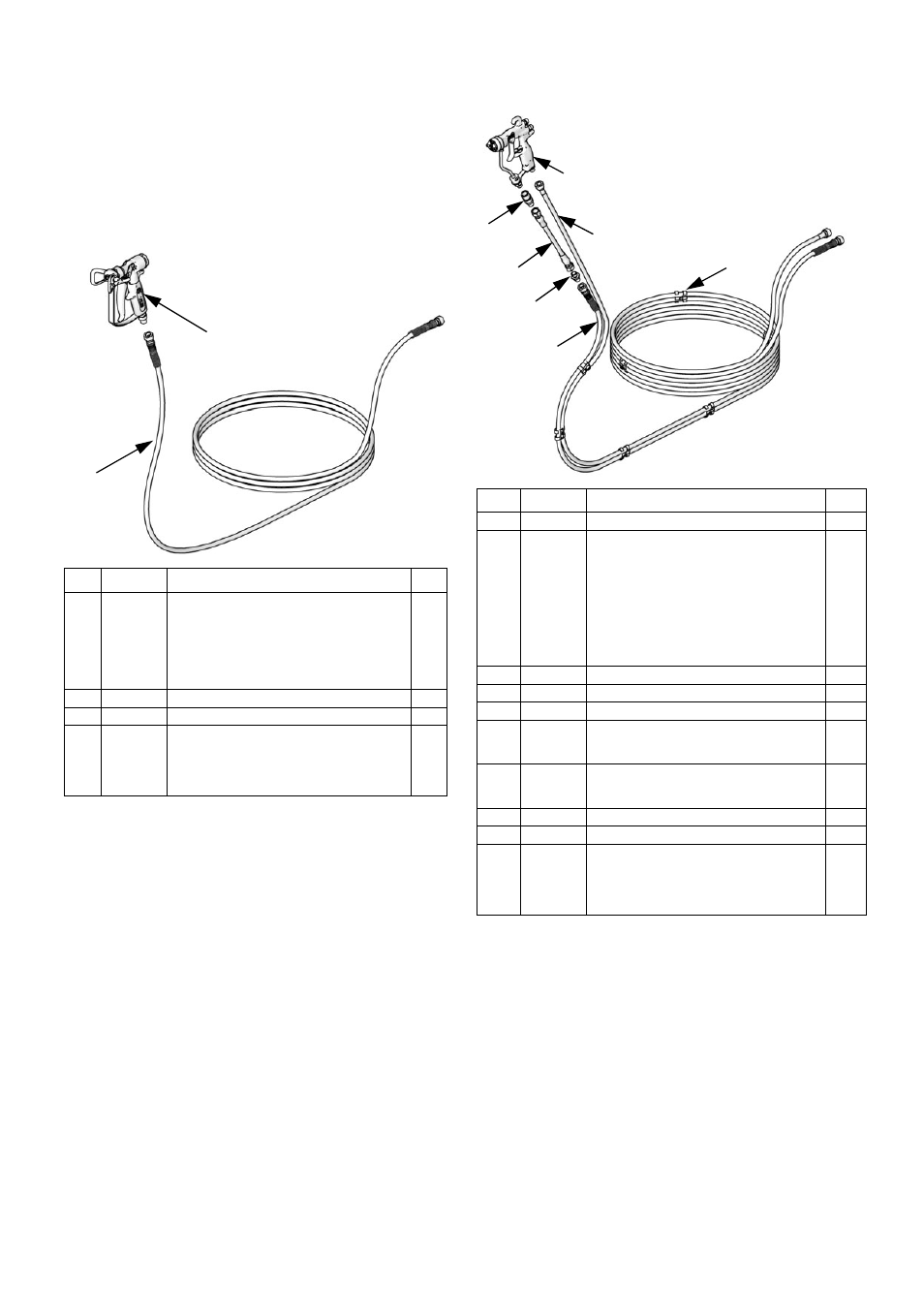

Пистолеты-распылители
и шланги
Чтобы подобрать подходящие детали для вашей
модели, найдите свой пистолет-распылитель.
Подходящие шланги и сопутствующие детали
перечислены в таблице под каждым
пистолетом-распылителем.
Код Деталь Описание Кол.
9
241812
24A446
ШЛАНГ, для жидкости
G05xxx—G24xxx, 25 футов (7,6 м),
максимальное рабочее давление 3300
фунтов/кв. дюйм (22,7 МПа, 227 бар)
G35xxx, 23 фута (7 м),
максимальное рабочее давление 4100
фунтов/кв. дюйм (28,3 МПа, 283 бар) 1
10 XTR501 ПИСТОЛЕТ-РАСПЫЛИТЕЛЬ 1
40 166846 ПЕРЕХОДНИК, для гибкого шланга 1
42 239069 ШЛАНГ, гибкий (только комплекты
оборудования G35xxx); см. рис.
G40 справа, 2 фута (0,6 м);
максимальное рабочее давление 4100
фунтов/кв. дюйм (28,3 МПа, 283 бар) 1
XTR 5
ti12636a
9
10
Код Деталь Описание Кол.
8 189018 ВЕРТЛЮГ, шланг для жидкости 1
9
241812
24A446
ШЛАНГ, для жидкости
G05xxx—G24xxx, 25 футов (7,6 м),
максимальное рабочее давление
3300 фунтов/кв. дюйм (22,7 МПа,
227 бар)
G35xxx, 23 фута (7 м);
максимальное рабочее давление
4100 фунтов/кв. дюйм (28,3 МПа,
283 бар)
1
10 24C855 ПИСТОЛЕТ-РАСПЫЛИТЕЛЬ, G40 1
24C853 ПИСТОЛЕТ-РАСПЫЛИТЕЛЬ, G15 1
11 AAM413 НАКОНЕЧНИК 1
12 AAMxxx НАКОНЕЧНИК, дополнительный,
см. руководство к пистолету-
распылителю 1
14 256390 ШЛАНГ, воздушный, 27 футов (8,2 м);
максимальное рабочее давление
100 фунтов/кв. дюйм (0,7 МПа, 7 бар) 1
22 24A588 ЗАЖИМ, шланговый (10 шт.) 1
40 166846 ПЕРЕХОДНИК, для гибкого шланга 1
42 239069 ШЛАНГ, гибкий (только комплекты
оборудования G35xxx); 2 фута (0,6 м);
максимальное рабочее давление
4100 фунтов/кв. дюйм (28,3 МПа,
283 бар) 1
G15 è G40
ti11993a
8
9
10
14
22 42
40
