Комплекты деталей
36
3A1649F
Комплекты деталей
Комплект для монтажа
на тележку
В состав комплекта 24E879 входят тележка,
монтажная плита (30) и крепежные приспособления
для всех размеров насоса. Используйте для монтажа
пустого насоса на тележку. Чтобы определить, какие
крепежные приспособления необходимы для вашего
насоса, см. детали в перечне деталей комплекта.
Комплект для монтажа
на дно тележки
В состав комплекта 24E885 входит две распорки.
Снимите заглушки со стоек тележки. Установите
распорки, чтобы зафиксировать стойки при
прикреплении тележки болтами к полу. Болты
в комплект не входят.

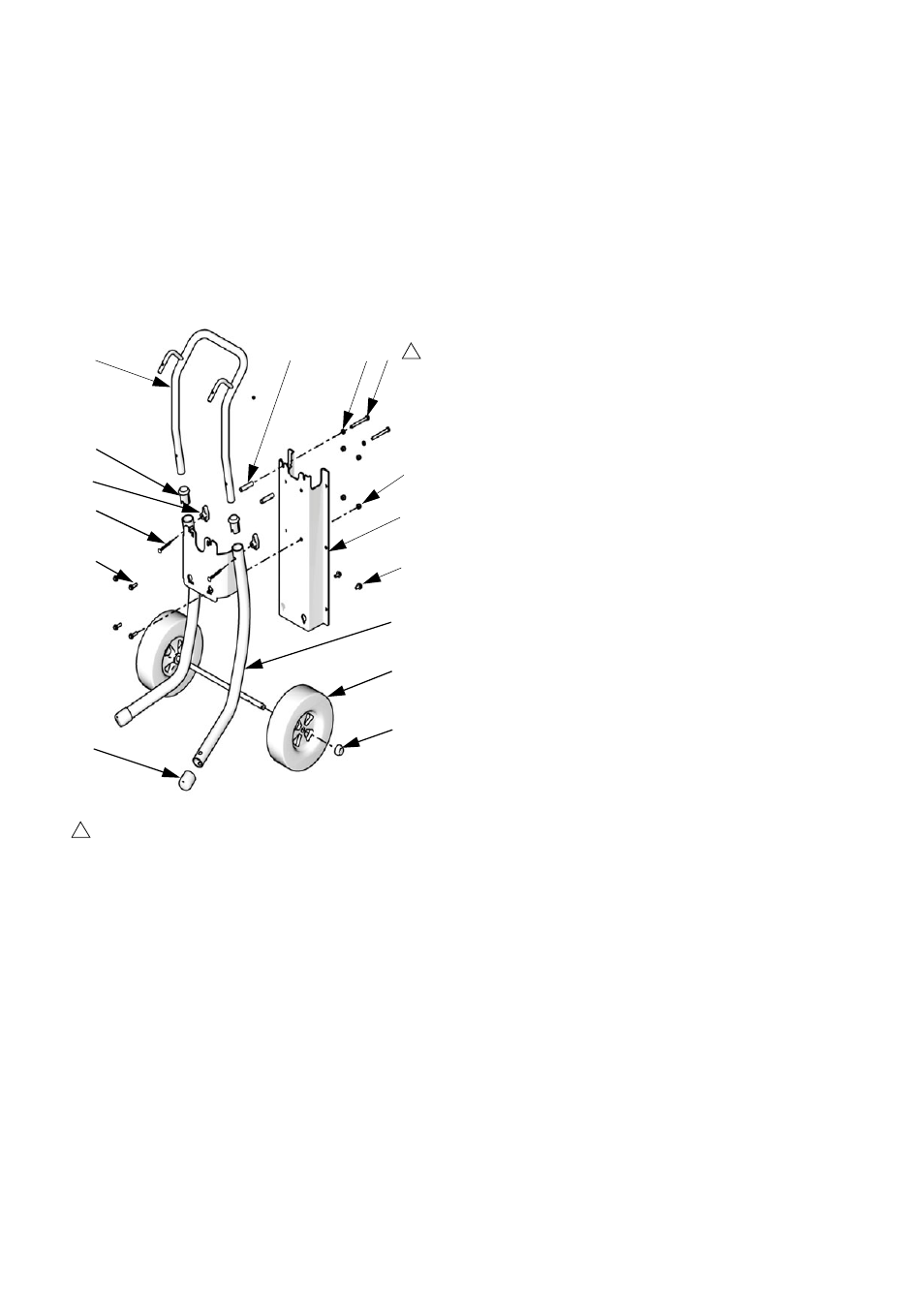

101
102
106
105
103
104
107
108
ti15482a
30
17
58
17
16
15
18
1
Наносите на винтовую резьбу
высокопрочный закрепитель резьбы
толщиной приблизительно 0,25 дюйма.
1
Код
Деталь
Описание
Кол.
101
-----
ТЕЛЕЖКА, рама
1
102
-----
РУЧКА, тележка
1
103
119451
КОЛЕСО, полупневматическое
2
104
119452
КРЫШКА, ступицы
2
105
-----
РУКАВ, ручка тележки
2
106
15C871
ЗАГЛУШКА, стойки
2
107
115480
РУКОЯТКА, T-образная
2
108
116630
ВИНТ, каретка
2
15
100023
ШАЙБА
2
16
107557
117080
ВИНТ
M8 x 75, двигатель M04xxx
M8 x 60, двигатель M07xxx
2
17
111799
ВИНТ, M8 x 16
 M04xxx è M07xxx используется
только 6 шт
В M12xxx è M18xxx используются
все 8 шт
8
18
-----
РАСПОРКА
Двигатель M04xxx — используется
более длинная
Двигатель M07xxx — используется
более короткая
2
30
-----
МОНТАЖНАЯ ПЛИТА
1
58
104541
ГАЙКА, M8
4
