Установка
3A1649F
15
Подготовка участка
Убедитесь в достаточной подаче сжатого воздуха.
Подведите трубопровод подачи сжатого воздуха
из воздушного компрессора к месту расположения
насоса. Убедитесь, что размеры всех шлангов
и показатели давления соответствуют вашей
системе. Используйте только токопроводящие
шланги. Воздушный шланг должен быть с резьбой
3/8 npt(m). Рекомендуется использовать
быстроразъемное соединение.
Следите, чтобы на участке отсутствовали преграды
или мусор, которые могут воспрепятствовать
передвижению оператора.
При промывке системы необходимо использовать
заземленную металлическую емкость.
Ключ:
Р
A
Воздушный запорный клапан
B
Воздушный фильтр (дополнительная
принадлежность)
C
Воздушный манометр пистолета-распылителя
D
Регулятор давления воздуха
в пистолете-распылителе
E
Главный воздушный клапан стравливающего типа
F
DataTrak
G
Воздушный манометр насоса
H
Регулятор давления воздуха в насосе
J
Кнопка освобождения соленоида
(не видна)
K
Вертлюг пистолета-распылителя
L
Пневматический пистолет-распылитель
M
Шланг подачи жидкости для пистолета-распылителя
N
Шланг подачи воздуха для пистолета-распылителя
P
Фильтр жидкости
R
Выпуск жидкости насоса
S
Провод заземления
T
Впуск жидкости насоса
U
Всасывающий шланг
V
Спускной клапан жидкости
Р
ИС

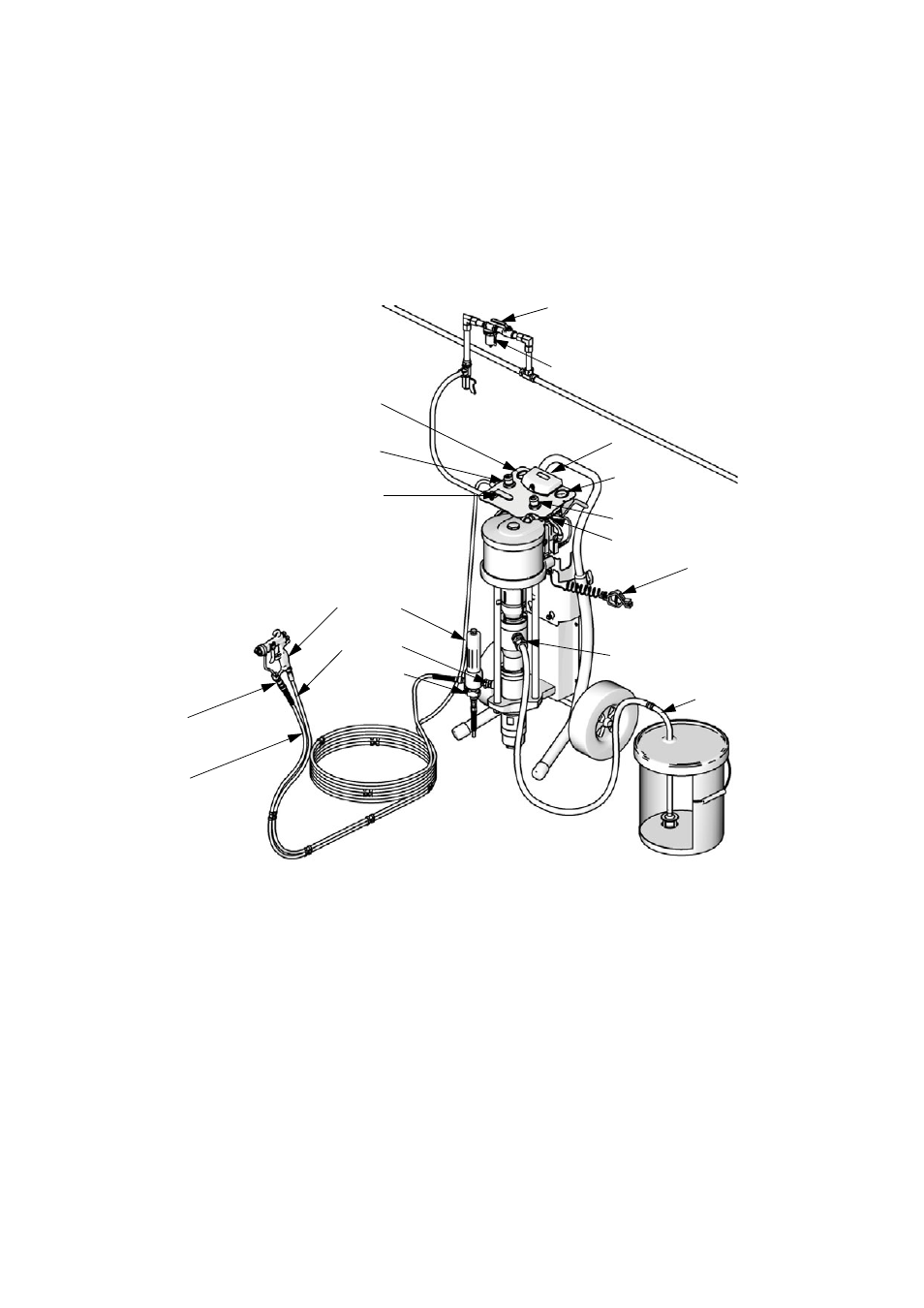

. 2. Типовая установка на тележку и воздушный запорный клапан
ti15362a
A
B
C
D
E
F
G
H
J
K
M
L
N
S
T
U
P
V
R
