Установка
14 3A1649F
Установка
Общие сведения
ПРИМЕЧАНИЕ: Указанные в тексте справочные
номера и буквы в скобках относятся к сноскам
на рисунках и чертежах деталей.
ПРИМЕЧАНИЕ: Всегда используйте оригинальные
детали и принадлежности Graco, которые можно
приобрести у дистрибьютора компании Graco. При
самостоятельном приобретении принадлежностей
убедитесь, что их размер и показатели давления
соответствуют вашей системе.
Р ИС . 1 и Р ИС . 2 служат только руководством для
выбора и установки компонентов и принадлежностей
системы. Свяжитесь с дистрибьютором Graco для
помощи в проектировании системы, соответствующей
вашим специфическим потребностям.
Подготовка оператора
Все операторы оборудования обязаны пройти
соответствующую подготовку по эксплуатации всех
компонентов системы и надлежащему обращению
используемых жидкостей. Прежде чем приступать
к работе, все операторы оборудования обязаны
тщательно ознакомиться со всеми инструкциями
по эксплуатации, этикетками и наклейками.

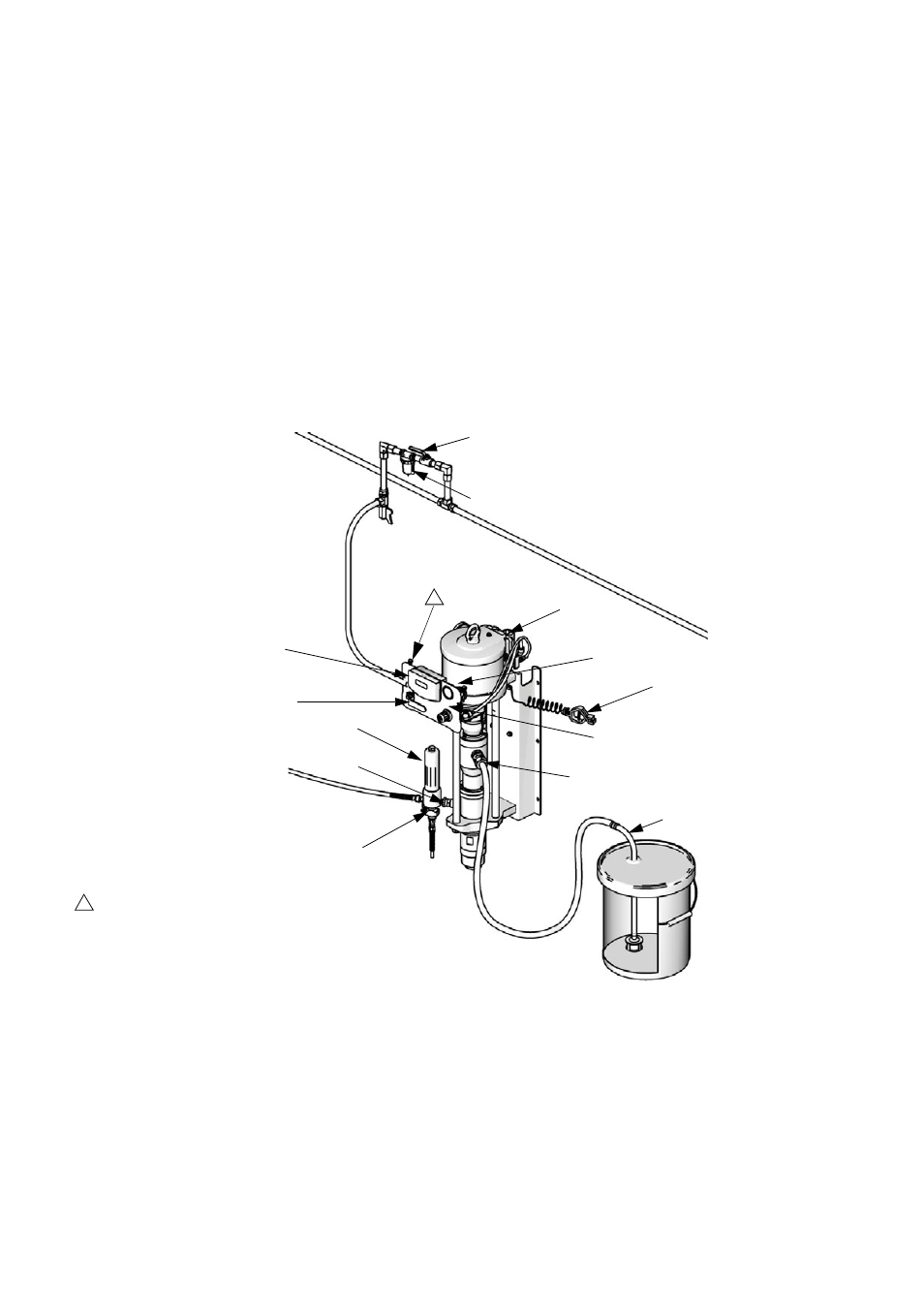

Р ИС . 1. Типовая установка на стену
ti15363b
A
B
E
F
G
H
J
S
T
U
P
V
R
1
Чтобы вертикально установить элементы
управления пневматической системы,
используйте запасные монтажные отверстия
(на кронштейне, см. стр. 37). 1
