Пневмодвигатели m04xxx – Инструкция по эксплуатации Graco Merkur Bellows
Страница 38
Комплекты деталей
38
3A1649F

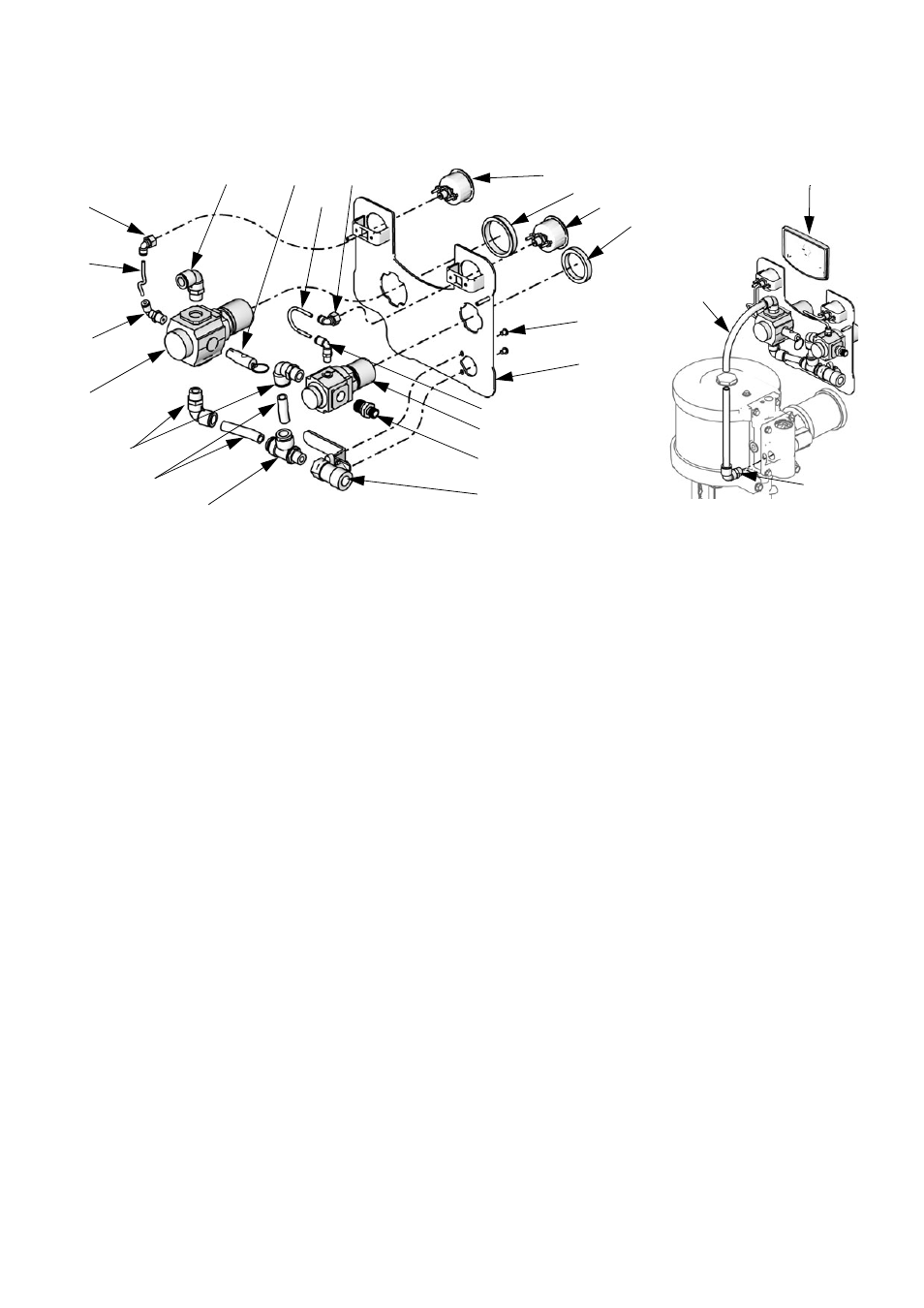

Комплекты для панели управления насоса
и пистолета-распылителя
Пневмодвигатели M07xxx,
M12xxx è M18xxx
Комплекты 24A581
Пневмодвигатели M04xxx
Комплект 24A585
301
302
303
304
305
306
307
308
312
314
317
309
308
304
310
316
ti13565a
311
307
313
319
321
303
310
ti13467a
315
Код Деталь
Описание
Кол.
301
114362 КЛАПАН, шаровой
1
302
15T643 ВЕРТЛЮГ, тройник, 3/8 npt(m) x 1/2T
1
303
-----
ТРУБА, нар. диам. 1/2, обрезать
для подгонки, комплект заказа
труб 24D496
1,3
фута
304
121212 КОЛЕНО, вертлюг, 1/2T x 3/8 npt(m)
3
305
15T536 РЕГУЛЯТОР, воздуха, насос, 3/8 npt
1
306
-----
КОЛЕНО, вертлюг, 5/32 T x 1/4 npt
1
307
-----
ТРУБА, черная, обрезать для
подгонки, комплект заказа
труб 24D496
4
дюйма
308
-----
ВЕРТЛЮГ, 90°, 5/32T x 1/8 npt(f)
2
309
-----
КОЛЕНО, вертлюг, 5/32T x 1/8 npt
1
310
15T500 МАНОМЕТР, давление
2
311
113498 КЛАПАН, сброса давления
1
312
164672 ПЕРЕХОДНИК
1
313
15T538 ГАЙКА, регулятора
1
314
114381 ВИНТ, крышка, с круглой головкой
2
315
15T539 РЕГУЛЯТОР, воздуха,
пистолет-распылитель, 3/8 npt
1
316
116514 ГАЙКА, регулятора
1
317
-----
ПАНЕЛЬ
1
318
-----
НАКЛЕЙКА, на панель (не показана)
1
319
-----
ВСТАВКА
1
320
105332 ГАЙКА, стопорная (не показана)
2
321
-----
КОЛЕНО, 1/2T x 1/2 npt
1
322
-----
ЗАЩИТНОЕ ПОКРЫТИЕ, на стекло,
лист с 12 наклейками (не показан),
комплект заказа 24A540
с 5 листами
1
Код
Деталь Описание
Кол.
301
114362 КЛАПАН, шаровой
1
302
-----
ВЕРТЛЮГ, тройник
1
303
-----
ТРУБА, нар. диам. 3/8, обрезать
для подгонки, комплект заказа
труб 24D496
1,3 фута
304
121141 КОЛЕНО, вертлюг, 3/8T x 1/4 npt(m)
3
305
15T499 РЕГУЛЯТОР, воздуха, насос, 1/4 npt
1
306
15T866 КОЛЕНО, вертлюг, 5/32T x 1/8 npt
2
307
-----
ТРУБА, черная, обрезать для
подгонки, комплект заказа
труб 24D496
4 дюйма
308
15T498 ВЕРТЛЮГ, 90°, 5/32T x 1/8 npt(f)
2
310
15T500 МАНОМЕТР, давление
2
311
113498 КЛАПАН, предохранительный
1
312
162453 ПЕРЕХОДНИК, 1/4 nps(m) x 1/4 npt
1
313
115244 ГАЙКА, регулятора
2
314
114381 ВИНТ, крышка, с круглой головкой
2
315
121141 РЕГУЛЯТОР, воздуха,
пистолет-распылитель, 1/4 npt
1
317
-----
ПАНЕЛЬ
1
318
-----
НАКЛЕЙКА, на панель (не показана)
1
319
-----
ВСТАВКА
1
320
-----
ГАЙКА, стопорная (не показана)
2
321
121141 КОЛЕНО, 1/2T x 1/2 npt
1
322
-----
ЗАЩИТНОЕ ПОКРЫТИЕ, на стекло,
лист с 12 наклейками (не показан),
комплект заказа 24A540 с 5 листами
1
323
-----
КОЛЕНО, 1/4 npt(f) x 1/8 npt(m)
1
