Эксплуатация модуля DataTrak
3A1649F 23
Эксплуатация модуля DataTrak
ПРИМЕЧАНИЕ: Дисплей (AE) модуля выключится
через 1 минуту для увеличения времени работы
от батареи. Чтобы включить дисплей, нажмите
любую кнопку.
Режим настройки
1. См. Р ИС . 8. Нажмите и удерживайте
в течение 5 секунд, пока не появится меню
настройки.
2. Чтобы задать параметры разгона, низкой подачи
и единиц расхода, а также чтобы включить
защиту от неуправляемого разгона, опции
ошибок E1, E2 è E5, нажмите , чтобы изменить
значение, затем , чтобы сохранить значение
и переместить курсор к следующему полю
с данными. Описание кодов ошибок E1, E2 è E5
см. на стр. 25.
ПРИМЕЧАНИЕ: Graco рекомендует устанавливать
для разгона значение 60 . Во всех поставляемых
модулях DataTrak контроль разгона отключен.
ПРИМЕЧАНИЕ: Если контроль разгона, опции
ошибок E1, E2 è E5 включены, на экране
настройки появится
✓. См.Р
ИС . 8.
3. Переместите курсор на поле включения опции
ошибки E5, а затем снова нажмите для
выхода из режима настройки.
Рабочий режим
Неуправляемый разгон
1. См. Р ИС . 8. Если происходит неуправляемый
разгон насоса, приводится в действие соленоид
разгона, останавливая насос. Светодиод (AD)
будет мигать, и дисплей (AE) укажет состояние
разгона (см. Таблица 1). На дисплее будут
циклически повторяться шесть изображений
с инструкциями.

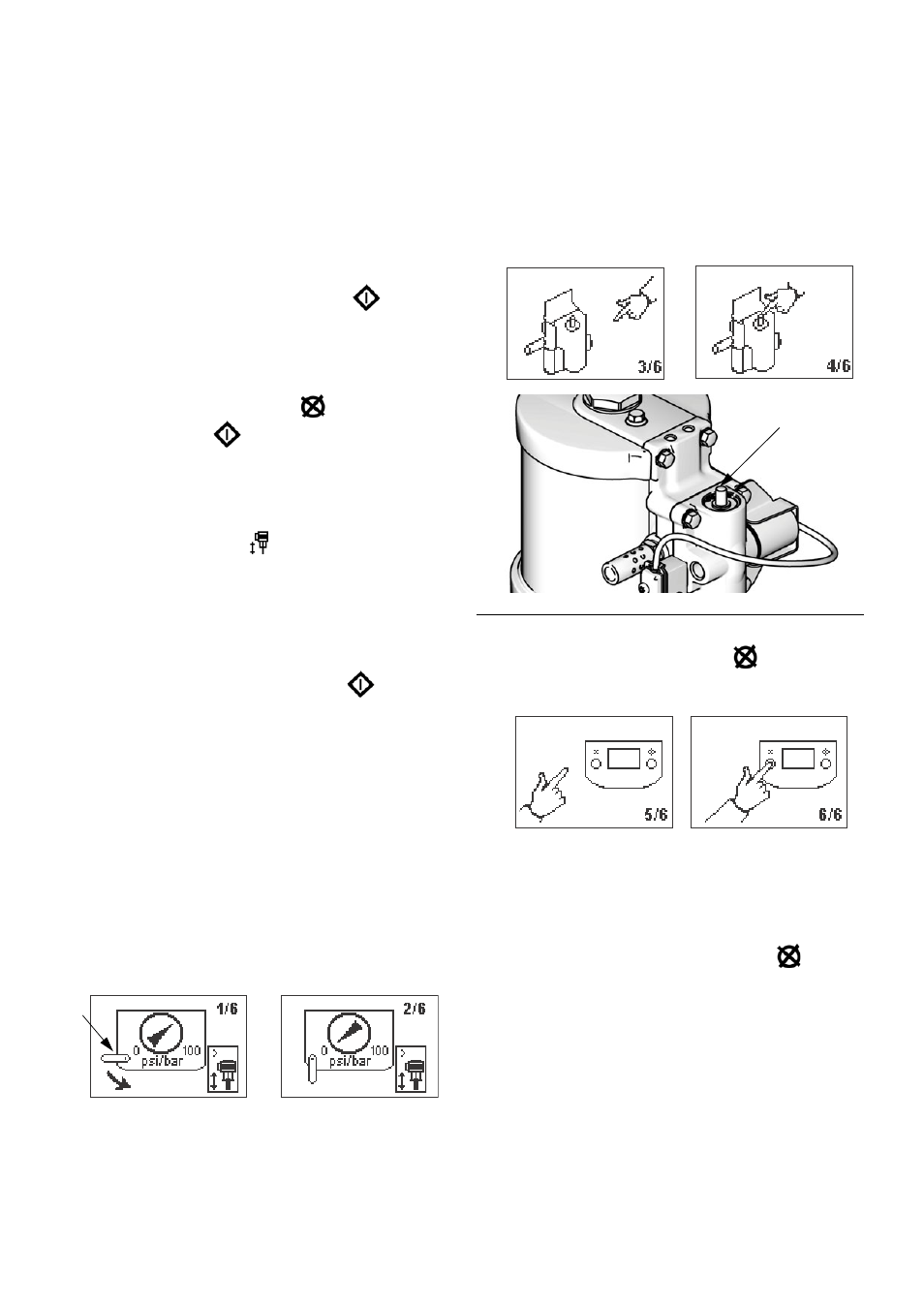

2. Экраны разгона 1 и 2: для возврата соленоида
разгона в исходное состояние, закройте главный
воздушный клапан (E). Ждите, пока воздух
полностью не выйдет из пневмодвигателя.
3. Экраны разгона 3 и 4: после того как выйдет
воздух, нажмите кнопку освобождения соленоида
(J), чтобы возвратить воздушный клапан
в исходное состояние. Кнопка снова появится
на экране, когда воздушный клапан опять будет
находиться под давлением.
4. Экраны разгона 5 и 6: Нажмите , чтобы
удалить код диагностики и возвратить соленоид
разгона в исходное состояние.
5. Откройте главный воздушный клапан (E) для
перезапуска насоса.
ПРИМЕЧАНИЕ: Чтобы отключить контроль разгона,
перейдите в режим настройки и установите для
разгона значение 0 (ноль) или переведите
переключатель (RT) в положение «выкл»
(см. Р ИС . 8).
E
Р ИС . 9. Кнопка освобождения соленоида
J
ti11902a
