Страница 39
Комплекты деталей
3A1649F
39

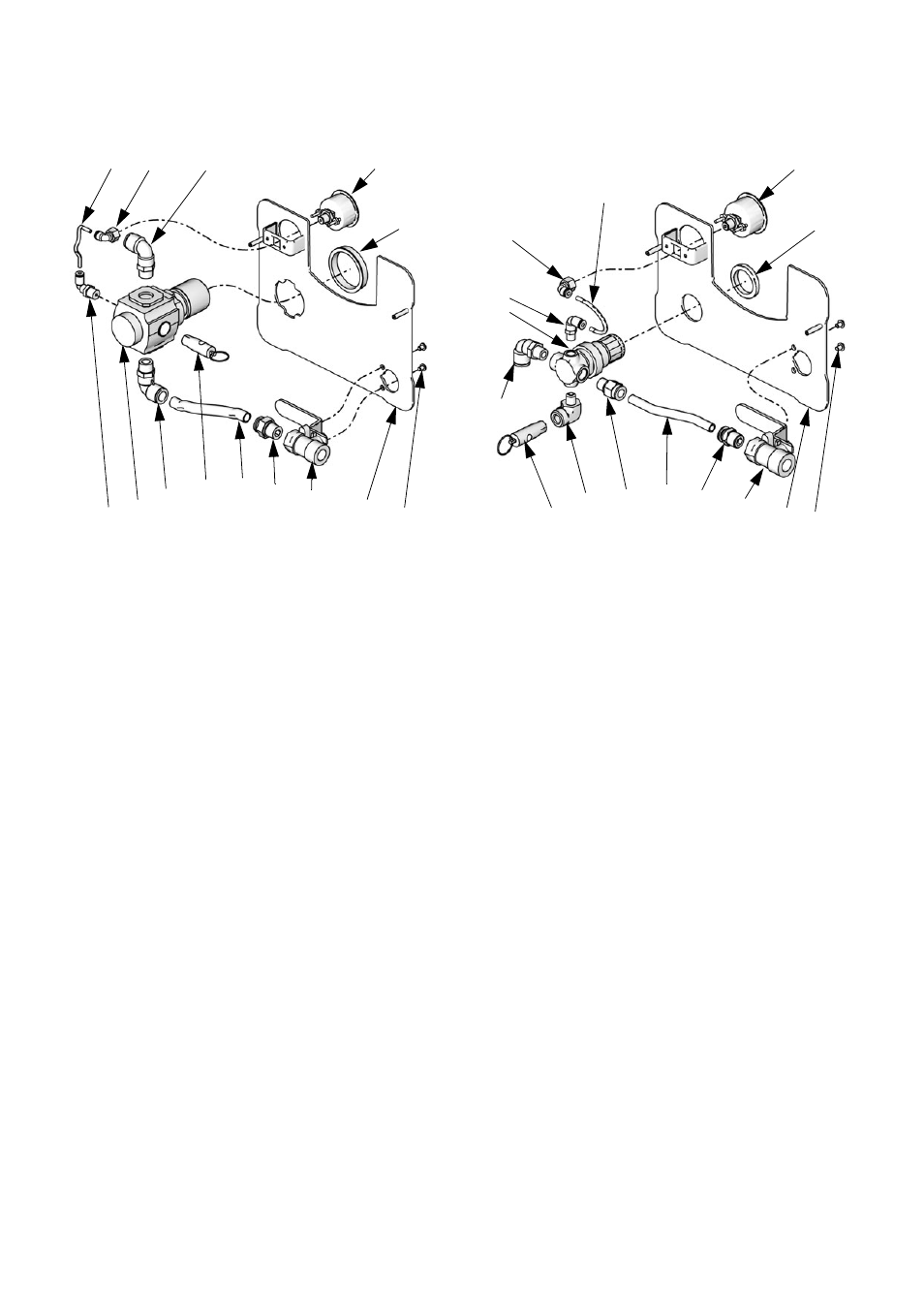

Комплекты для панели управления насосом
Пневмодвигатели M07xxx,
M12xxx è M18xxx
Комплект 24A583
Пневмодвигатели M04xxx
Комплект 24A586
306
307
308
301
303
314
317
310
313
326
324
305
304
311
323
301
303
314
317
326
311
305
304
310
313
306
307
308
304
ti13567a
ti13566a
Код Деталь Описание
Кол.
301
114362 КЛАПАН, шаровой
1
303
-----
ТРУБА, нар. диам. 1/2, обрезать
для подгонки, комплект заказа
труб 24D496
1,5 фута
304
121212 КОЛЕНО, вертлюг, 1/2T x 3/8 npt(m)
2
305
15T536 РЕГУЛЯТОР, воздуха, 3/8 npt
1
306
-----
КОЛЕНО, вертлюг, 5/32 T x 1/4 npt
1
307
-----
ТРУБА, черная, обрезать для
подгонки, комплект заказа
труб 24D496
5
дюймов
308
-----
ВЕРТЛЮГ, 90°, 5/32T x 1/8 npt(f)
1
310
15T500 МАНОМЕТР, давление
1
311
113498 КЛАПАН, сброса давления
1
313
15T538 ГАЙКА, регулятора
1
314
114381 ВИНТ, крышка, с круглой головкой
2
317
-----
ПАНЕЛЬ
1
318
-----
НАКЛЕЙКА, на панель (не показана)
1
319
-----
ВСТАВКА (см. рисунок на стр. 38)
1
320
105332 ГАЙКА, стопорная (не показана)
2
321
-----
КОЛЕНО, 1/2T x 1/2 npt (см. рисунок
вставки на стр. 38)
1
322
-----
ЗАЩИТНОЕ ПОКРЫТИЕ, на стекло,
лист с 12 наклейками (не показан),
комплект заказа 24A540 с 5 листами
1
326
-----
ФИТИНГ, прямой, 1/2T x 3/8 npt(m)
1
Код Деталь
Описание
Кол.
301
114362 КЛАПАН, шаровой
1
303
-----
ТРУБА, нар. диам. 3/8, обрезать
для подгонки, комплект заказа
труб 24D496
1,3
фута
304
121141 КОЛЕНО, вертлюг, 3/8T x 1/4 npt(m)
1
305
-----
РЕГУЛЯТОР, воздуха, насос, 1/4 npt
1
306
-----
КОЛЕНО, вертлюг, 5/32T x 1/8 npt
1
307
-----
ТРУБА, черная, обрезать для подгонки,
комплект заказа труб 24D496
4
дюйма
308
-----
ВЕРТЛЮГ, 90°, 5/32T x 1/8 npt(f)
1
309
-----
КОЛЕНО, вертлюг, 5/32T x 1/8 npt
1
310
15T500 МАНОМЕТР, давление
1
311
113498 КЛАПАН, сброса давления
1
313
115244 ГАЙКА, регулятора
1
314
114381 ВИНТ, крышка, с круглой головкой
2
317
-----
ПАНЕЛЬ
1
318
-----
НАКЛЕЙКА, на панель (не показана)
1
319
-----
ВСТАВКА (см. рисунок на стр. 38)
1
320
105332 ГАЙКА, стопорная (не показана)
2
321
121141 КОЛЕНО, вертлюг, 3/8T x 1/4 npt(m)
(см. рисунок вставки на стр. 38)
1
322
-----
ЗАЩИТНОЕ ПОКРЫТИЕ, на стекло,
лист с 12 наклейками (не показан),
комплект заказа 24A540 с 5 листами
1
323
-----
КОЛЕНО, 1/4 npt(f) x 1/8 npt(m)
1
324
-----
ФИТИНГ, прямой, 3/8T x 1/4 npt(m)
1
326
-----
ФИТИНГ, прямой, 3/8T x 3/8 npt(m)
1
