Эксплуатация модуля DataTrak
26
3A1649F
Замена батареи модуля DataTrak или плавкого
предохранителя
Замена батареи
1.
Отвинтите кабель от задней поверхности узла
язычкового переключателя. См. Р
2.
Извлеките кабель из двух хомутов.
3.
Снимите модуль DataTrak с кронштейна. См.
Р
. 11. Переместите модуль с прикрепленным
кабелем в неопасное помещение.
4.
Удалите два винта на задней стороне модуля
для получения доступа к батарее.
5.
Отсоедините отработанную батарею и замените
новой разрешенной батареей. См. Р
Замена плавкого предохранителя
1.
Выкрутите винт, снимите металлическую полосу
и пластмассовый держатель.
2.
Извлеките предохранитель из платы.
3.
Замените новым предохранителем.
Замену батареи и плавкого предохранителя следует
проводитьв неопасном помещении.
Для замены используйте только указанные
ниже разрешенные батареи. Использование
неразрешенной батареи аннулирует гарантию
компании Graco и допуски FM/Ex.
•
Литиевая батарея марки Ultralife ¹ U9VL
•
Щелочная батарея марки Duracell ¹ MN1604
•
Щелочная батарея марки Energizer ¹ 522
•
Щелочная батарея марки Varta ¹ 4922
Для замены используйте только разрешенный
компанией Graco предохранитель.

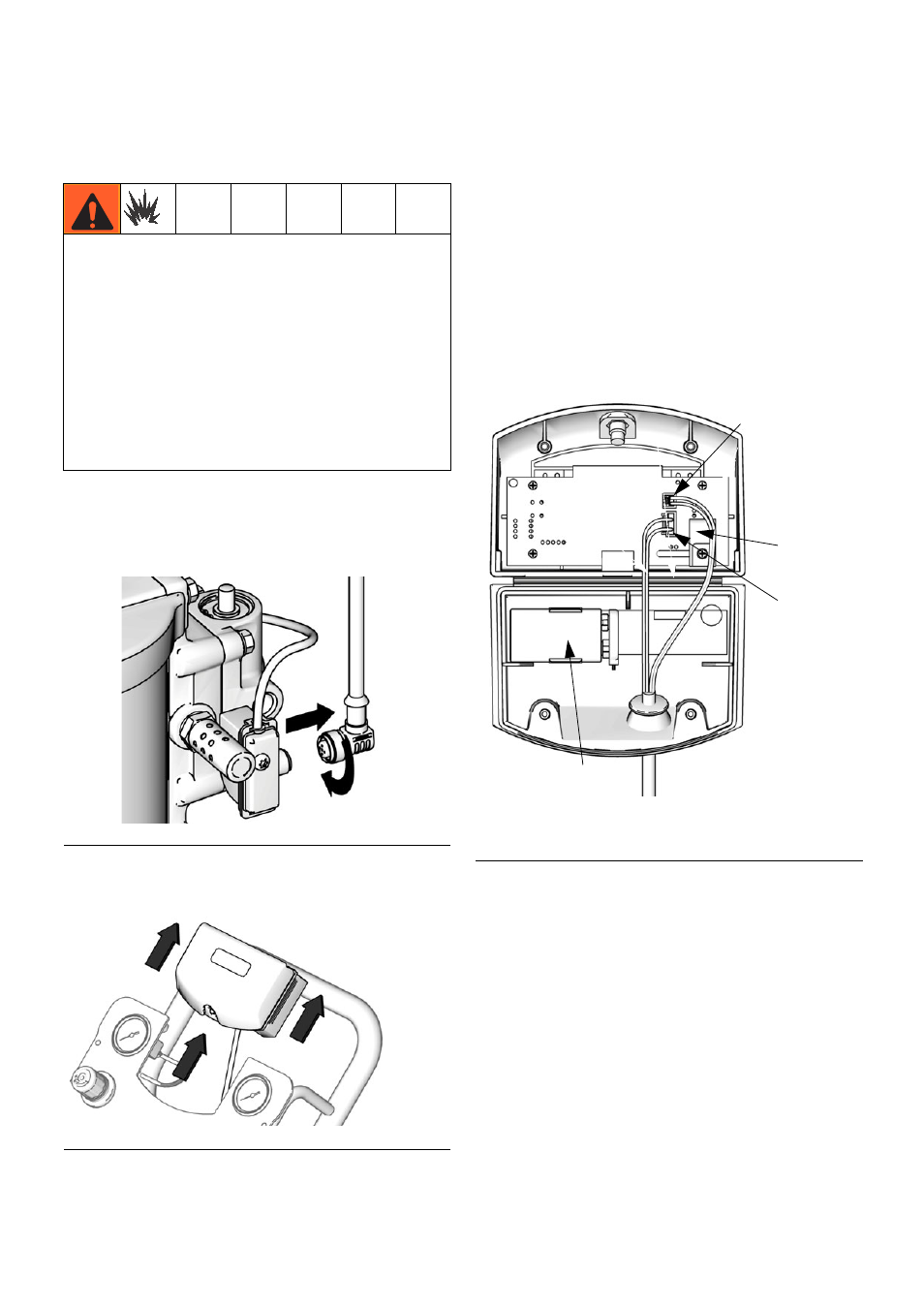

Р
ИС
. 10. Отсоединение модуля DataTrak
Р
ИС
. 11. Снятие модуля DataTrak
ti11992a
ti11884a
Р
ИС
. 12. Расположение батареи модуля DataTrak
и плавкого предохранителя
ti11994a
Батарея
Предохра-
нитель
Соединение
кабеля
соленоида
Соединение
кабеля
датчика
