Страница 37
Комплекты деталей
3A1649F
37
Комплект для настенного
монтажа
В состав входят монтажная плита (30) и крепежные
приспособления (см. раздел Комплекты крепежных
приспособлений). Используйте для монтажа пустого
насоса на стену.
Комплекты крепежных
приспособлений
В состав входят все крепежные приспособления,
необходимые для монтажа на стену или тележку,
но без плиты. Используйте для запасных частей.
Комплект 24E886, комплекты
оборудования с двигателем M04xxx
Комплект 24E887, комплекты
оборудования с двигателем M07xxx
Комплект 24E888, комплекты
оборудования с двигателем
M12xxx èëè M18xxx

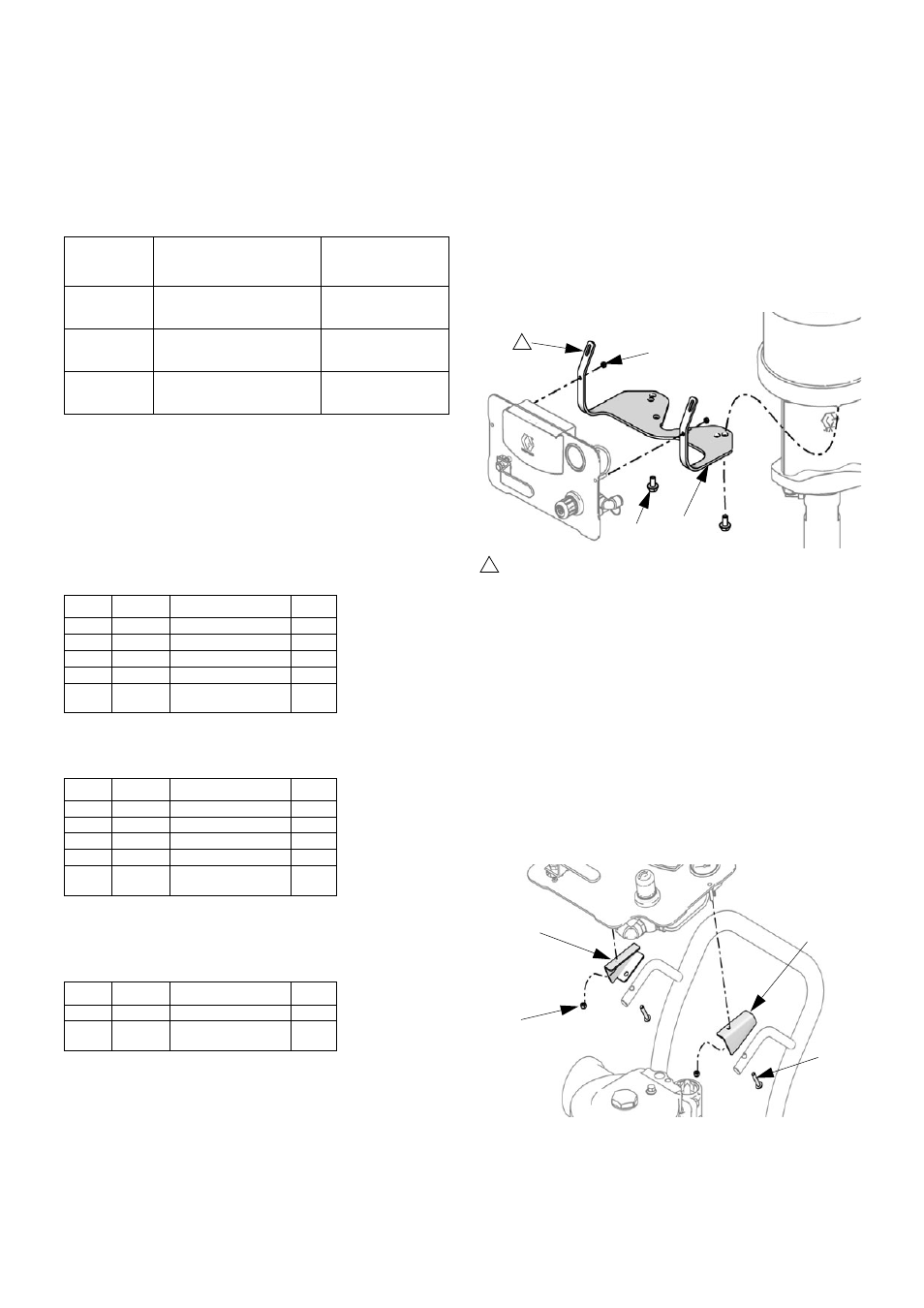

Монтажный комплект
для элемента управления
пневматической системы
(на стену)
В состав комплекта 24E883 входят кронштейн (28),
шестигранные гайки (32) и винты (17). Используйте
при добавлении элементов управления
пневматической системы к комплекту
настенного монтажа или для запасных частей.
Монтажный комплект
для элемента управления
пневматической системы
(на тележку)
В состав комплекта 24E884 входят монтажные
клинья с правой и левой сторон (55 и 56),
шестигранные гайки (32) и винты (37).
Используйте при добавлении элементов
управления пневматической системы к комплекту
монтажа на тележку или для запасных частей.
Комплект
Описание
Пневмодвигатель
в комплекте
оборудования
24E880
Плита и комплект
крепежных
приспособлений 24E886
M04xxx
24E881
Плита и комплект
крепежных
приспособлений 24E887
M07xxx
24E882
Плита и комплект
крепежных
приспособлений 24E888
M12xxx èëè M18xxx
Код
Деталь Описание
Кол.
15
100023
Шайба
2
16
107557
Винт, M8 x 75
2
17
111799
Винт, M8 x 16
6
18
-----
Распорки
2
58
104541
СТОПОРНАЯ
ГАЙКА, M8
4
Код
Деталь Описание
Кол.
15
100023
Шайба
2
16
117080
Винт, M8 x 60
2
17
111799
Винт, M8 x 16
6
18
-----
Распорки
2
58
104541
СТОПОРНАЯ
ГАЙКА, M8
4
Код
Деталь Описание
Кол.
17
111799
Винт, M8 x 16
8
58
104541
СТОПОРНАЯ
ГАЙКА, M8
4
ti15484b
28
17
32
1
Для монтажа элементов управления
пневматической системы под углом
на кронштейне используйте
альтернативные монтажные отверстия.
1
55
56
32
57
ti15483a
