Установка
3A1649F 17
Принадлежности
воздуховода
Установите указанные далее принадлежности
в порядке, показанном на Р
ИС . 1 и Р ИС . 2,
используя переходники по мере необходимости.
• Фильтр воздуховода (B) удаляет опасные
загрязнения и влагу из подводимого сжатого
воздуха.
• Второй воздушный запорный клапан
стравливающего типа (A) изолирует
принадлежности воздуховода во время
обслуживания. Устанавливается выше
остальных принадлежностей воздуховода
по направлению потока.
Заземление
Насос: см. Р ИС . 3 Убедитесь, что винт
заземления (GS) прикреплен и надежно затянут
на пневмодвигателе. Подсоедините другой конец
провода заземления (S) к реальному заземлению.
Шланги для воздуха и жидкости: при проходе
жидкости по насосу, шлангам и распылителю может
образовываться статическое электричество. Чтобы
обеспечить надежное заземление, хотя бы один
шланг должен быть токопроводящим и иметь
максимальную общую длину 500 футов (150 м).
Проверьте электрическое сопротивление шланга.
Если общее сопротивление до точки заземления
более 25 МОм, немедленно замените шланг.
Воздушный компрессор: следуйте рекомендациям
изготовителя.
Пистолет-распылитель/дозирующий клапан:
заземлите пистолет-распылитель, используя
соединение с утвержденным Graco заземленным
шлангом для жидкости.
Контейнер подачи жидкости: следуйте местным
нормативам.
Объект распыления: следуйте местным нормативам.
Все емкости для растворителя, используемого
при промывке: следуйте местным нормативам.
Пользуйтесь только токопроводящими
металлическими емкостями, помещенными на
заземленную поверхность. Не ставьте емкость
на не проводящую ток поверхность, например,
на бумагу или картон, так как это нарушит
целостность заземления.
Для поддержания непрерывности заземления при
промывке или сбросе давления: плотно прижмите
металлическую часть пистолета-распылителя/
дозирующего клапана к боковой поверхности
заземленной металлической емкости, затем
нажмите на триггер пистолета/клапана.
Настройка
1. См. Р ИС . 2. Прикрепите конец синего шланга
для жидкости (M), без вертлюга пистолета-
распылителя (K), к выпуску насоса (R) или
фильтра (P).
2. Присоедините один конец воздушного шланга (N)
к воздушному регулятору (D) пистолета-
распылителя.
3. Прикрепите другой конец воздушного шланга (N)
к воздушному впуску у основания пистолета-
распылителя (L).
4. Присоедините другой конец синего шланга
для жидкости (M), с вертлюгом пистолета-
распылителя (K), к впуску жидкости
в пистолете-распылителе.
5. Скрепите вместе шланги для жидкости и воздуха
с помощью входящих в комплект хомутов для
шлангов (7 шт.). Расстояние между хомутами
зависит от ситуации.
6. Нанесите защитное покрытие на оба стекла
измерителя регулятора. Комплект заказа
24A540 (5 листов по 12 наклеек на стекло).
7. Проверьте степень затяжки фитингов
всасывающего шланга.
Оборудование должно быть заземлено. Заземление
снижает риск поражения электрическим током
и статическим разрядом с помощью отводящего
провода для электричества, образующегося
в результате скопления электрических разрядов
или в результате короткого замыкания.

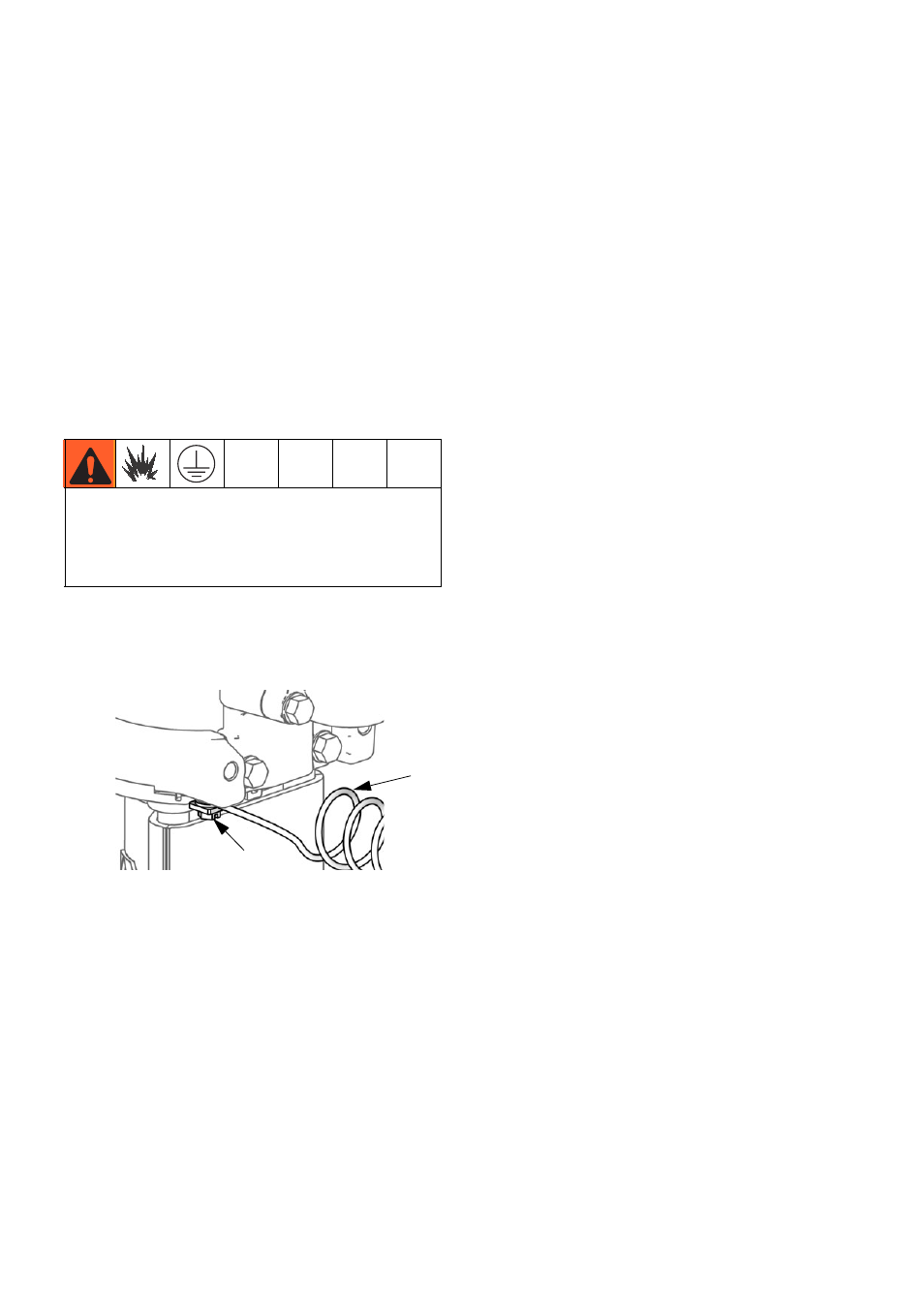

Р ИС . 3. Заземление насоса.
S
GS
ti12914a
