Элементы управления и индикаторы модуля DataTrak
22
3A1649F
Элементы управления и индикаторы
модуля DataTrak
Ключ для Р
AA Ограничение разгона, в циклах в минуту
(задается пользователем; 00=OFF=Выкл)
AB Низкая подача (задается пользователем)
AC Единицы расхода (задаются пользователем:
галлонов/мин [США], галлонов/мин [стандарт],
унций/мин [США], унций/мин [стандарт], л/мин
или куб. см/мин)
AD Светодиод (индикатор неисправности,
когда светится)
AE Дисплей
PF Кнопка заливки/промывки (запускает режим
заливки/промывки; при включенном режиме
заливки/промывки защита от неуправляемого
разгона отключена, и счетчик-сумматор партий
продукции [BT] не будет выполнять подсчет).
Светодиод будет мигать в режиме
заливки/промывки.
RK Кнопка сброса в исходное состояние
(сбрасывает сообщения о неисправностях; Нажмите
и удерживайте в течение 3 секунд для обнуления
счетчика-сумматора партий продукции). Нажмите,
чтобы выполнить переключение между расходом
и продолжительностью цикла. Включите контроль
разгона, нажмите, чтобы вытянуть или втянуть
штифт соленоида.
CF Цикл/расход
BT Счетчик-сумматор партий продукции
GT Общий счетчик-сумматор
RT Переключатель защиты от неуправляемого разгона
(вкл/выкл)
UT Переключатель E1
DT Переключатель E2
ST Переключатель E5
/мин,
ПРЕДУПРЕЖДЕНИЕ
Чтобы избежать повреждения экранных кнопок,
не нажимайте их ногтями или острыми предметами,
такими как ручки и пластиковые карты.
Р
ИС

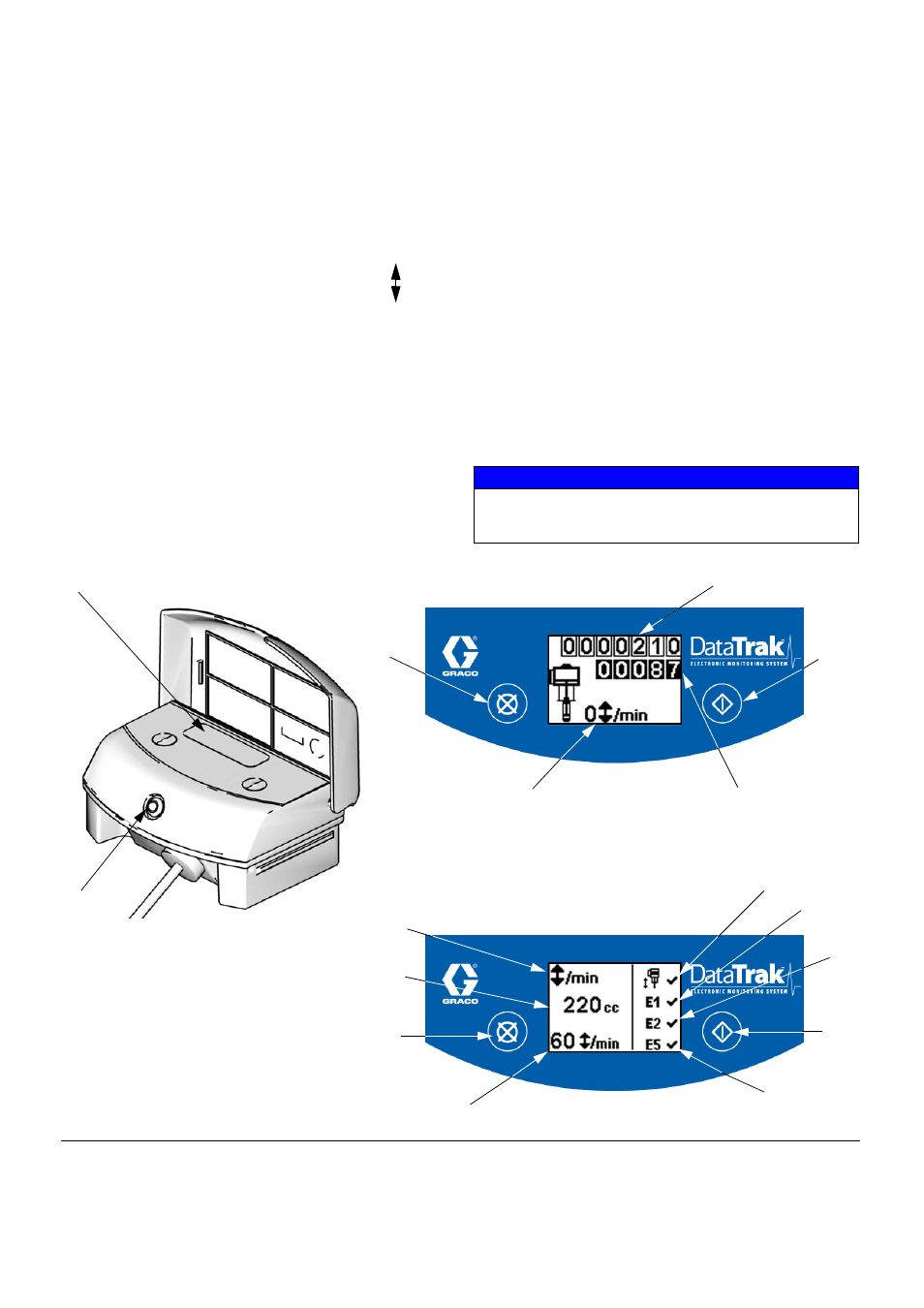

. 8. Элементы управления и индикаторы модуля DataTrak
AD
AE, см. подробности справа
CF
BT
GT
AC
RT
AA
PF
RK
AB
UT
DT
ST
Рабочий режим
Режим настройки
ti11883a
RK
PF
ti8622b
ti8623b
