Барабан для наматывания шланга
36 313737D

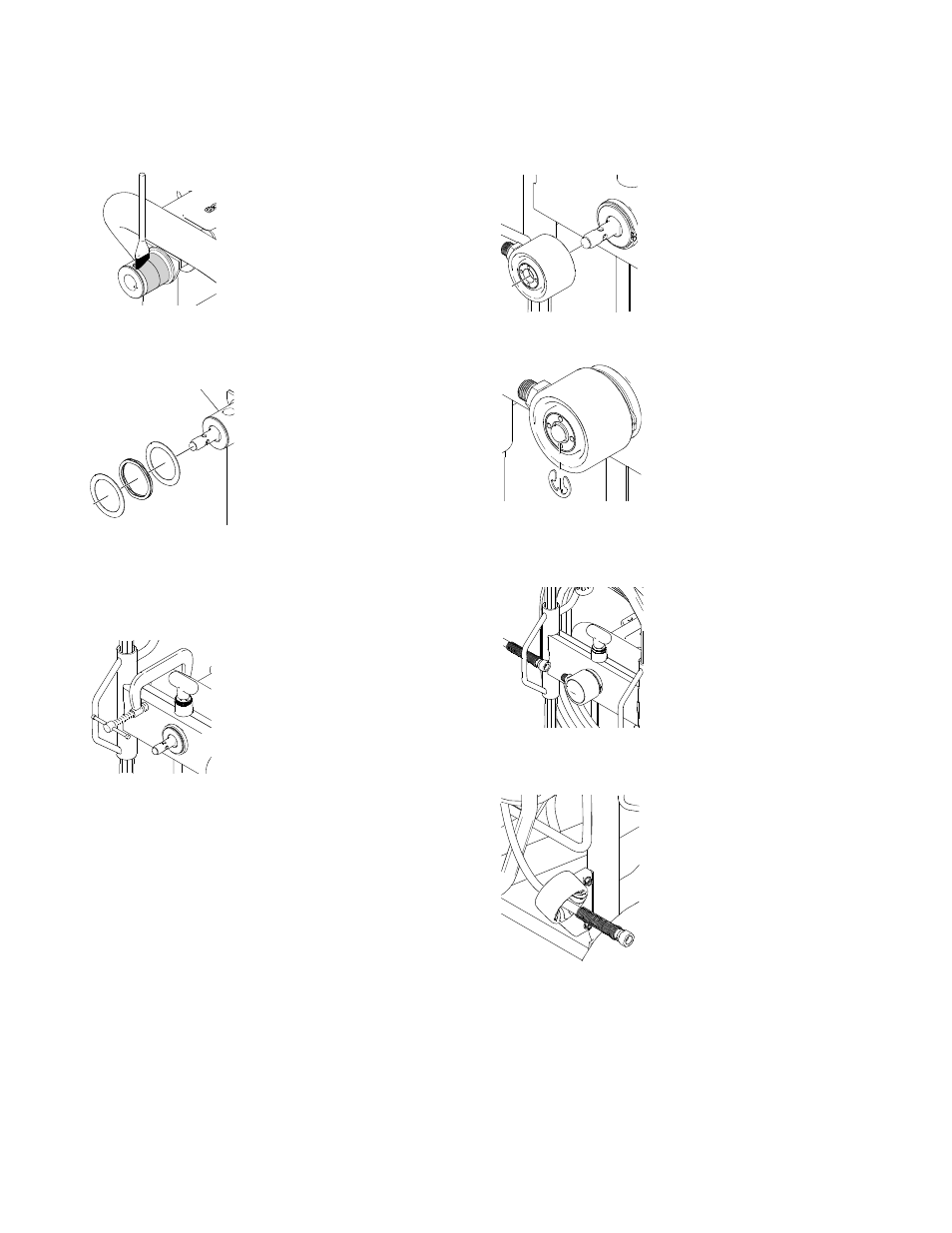

Установка
1. Нанесите смазку на ось.
2. Перед установкой барабана для наматывания
шланга убедитесь, что две шайбы и волнистая
пружина находятся на ступице.
3. Установите на раму барабан для наматывания шланга.
Установите С-образную струбцину на барабане
и позвольте защелкнуться кольцу для фиксации
на своем месте. Установите пружинное стопорное
кольцо.
4. Установите колпачок шарнирного соединения.
5. Установите E-образный зажим.
6. Установите шланг на шланговый колпачок.
Убедитесь, что шланг проходит через боковой
кронштейн барабан для наматывания шланга.
7. Намотайте шланг. Убедитесь, что шланг проходит
через направляющую для шланга.
ti13537a
ti13545a
ti13536a
ti13543a
ti13538a
ti13539a
ti13504a
