Инструкция по эксплуатации Graco UltraMax II Platinum 1095
Страница 13
Устранение неисправностей
313737D
13
Распылитель не работает вообще
Система управления подает команду
на работу мотора, но вал мотора не
вращается. К возможным причинам
относится стопорение ротора,
обрыв соединения между мотором
и системой управления, проблема
с мотором или платой управления
или чрезмерное потребление тока
мотором.
1.
Извлеките насос и попытайтесь включить
распылитель. Если мотор работает, то проверьте
отсутствие стопорения или заморозки насоса
или цепи привода. Если распылитель не работает,
то перейдите к выполнению шага 2.
2.
Выключите питание распылителя и отсоедините
вилку шнура питания распылителя.
3.
Отсоедините разъем(ы) мотора от разъема(ов) платы
управления. Проверьте, что контакты разъемов мотора
и платы управления являются чистыми и исправными.
Если контакты являются чистыми и исправными,
то перейдите к выполнению шага 4.
4.
Выключите распылитель и проверните крыльчатку
вентилятора мотора на 1/2 оборота. Снова включите
распылитель. Если распылитель работает, то замените
плату управления. Если распылитель не работает,
то перейдите к выполнению шага 5.
5.

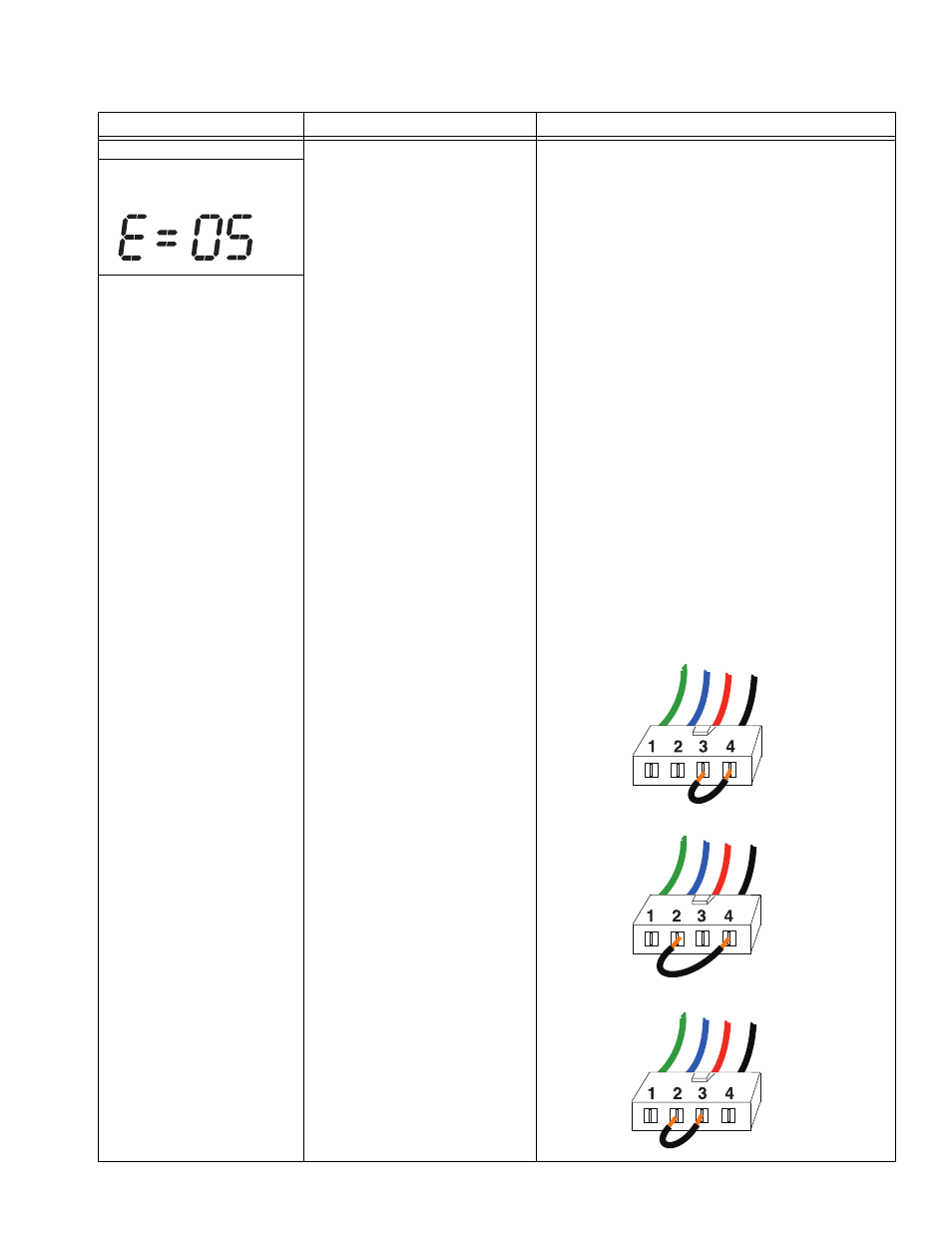

Выполнение испытания вращением: Испытание
проводится на большом 4-контактном монтажном
соединителе мотора. Отсоедините насос для
перекачки жидкости от распылителя. Испытайте
мотор путем установки перемычки поперек контактов
1 и 2. Проворачивайте крыльчатку вентилятора
мотора со скоростью примерно 2 оборота в секунду.
Значительное сопротивление движению должно
ощущаться на крыльчатке вентилятора. Мотор должен
быть заменен, если никакого сопротивления не
ощущается. Повторите это испытание для комбинации
контактов 1 и 3, а также 2 и 3. Контакт 4 (зеленый
провод) не используется в этом испытании. Если
все испытания прошли успешно, то перейдите
к выполнению шага 6.
Цифровой дисплей отображает
символ E=05
Индикатор состояния платы
управления периодически
пятикратно мигает
ТИП НЕИСПРАВНОСТИ
ЧТО СЛЕДУЕТ ПРОВЕРЯТЬ
КАК СЛЕДУЕТ ПРОВЕРЯТЬ
Зеленый Синий Красный Черный
Зеленый Синий Красный Черный
Зеленый Синий Красный Черный
ШАГ 1:
ШАГ 2:
ШАГ 3:
