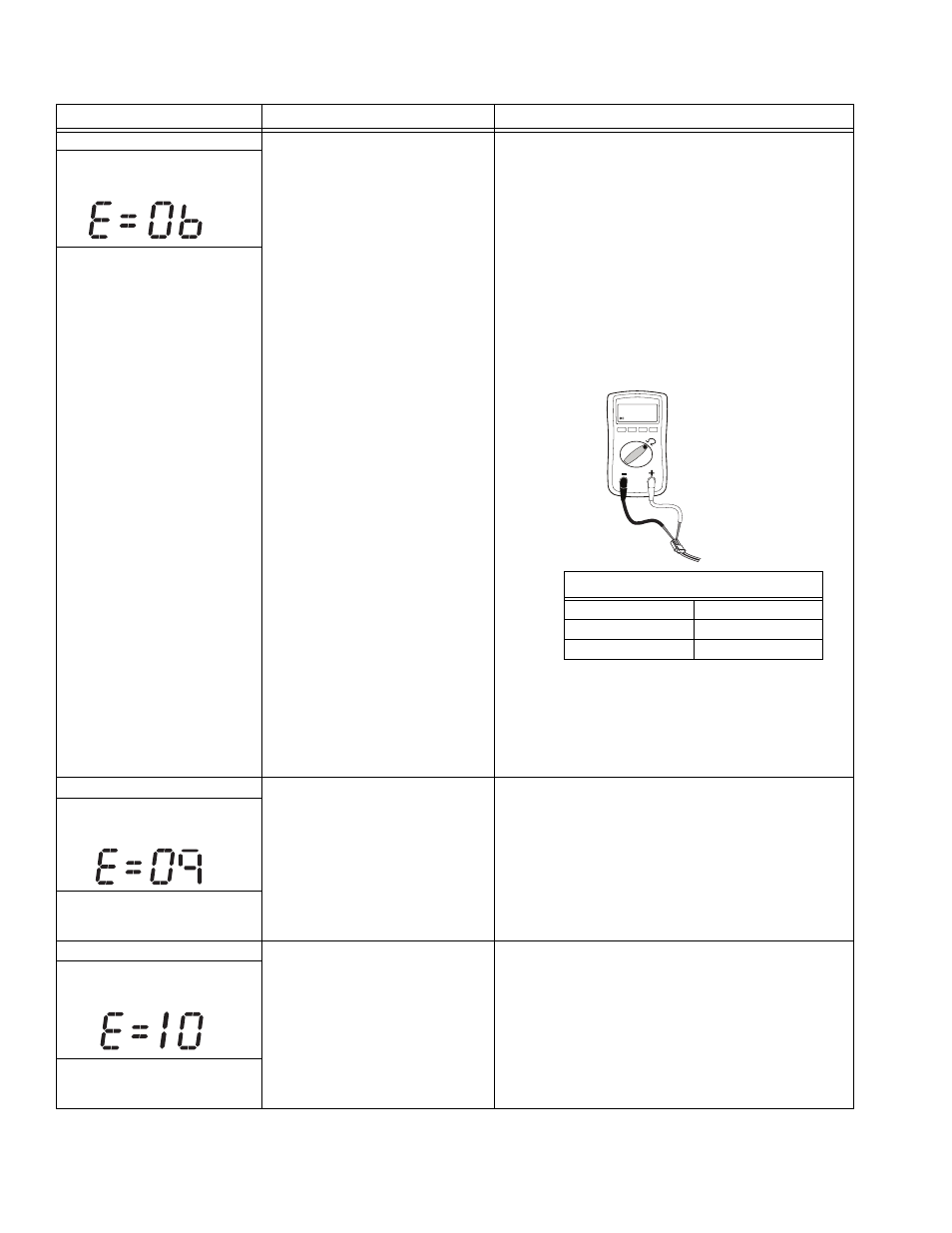

Устранение неисправностей
313737D
15
Распылитель не работает вообще
Дайте распылителю остыть.
Если после остывания распылитель
работает нормально, то устраните
причину перегрева. Устанавливайте
распылитель в более холодном месте
с хорошей вентиляцией. Убедитесь,
что канал забора воздуха для мотора
не засорен. Если распылитель
по-прежнему не работает,
то перейдите к выполнению шага 1.
ПРИМЕЧАНИЕ: Мотор должен остыть перед испытанием.
1.
Проверьте разъем термовыключателя (желтые
провода) на плате управления.
2.
Отсоедините разъем термовыключателя от разъема
платы управления. Убедитесь, что контакты являются
чистыми и исправными.
3.
Измерьте электрическое сопротивление
термовыключателя. Если его значение является
неправильным, то замените мотор.
Проверка термовыключателя мотора: Отсоедините
провода термовыключателя. Переключите омметр на
шкалу измерения в омах. Омметр должен показывать
надлежащее сопротивление для каждой модели
(см. приведенную ниже таблицу).
4.
Подсоедините обратно разъем термовыключателя
к разъему платы управления. Включите распылитель
и поверните ручку управления на 1/2 оборота по
часовой стрелке. Если распылитель не работает,
то замените плату управления.
Цифровой дисплей отображает
символ E=06
Индикатор состояния платы
управления периодически
шестикратно мигает
Распылитель не работает вообще
Проверьте соединения. Система
управления не принимает сигнал
датчика положения мотора.
1.
ВЫКЛЮЧИТЕ питание.
2.
Отсоедините датчик положения мотора и проверьте
на отсутствие повреждения на разъемах.
3.
Подсоедините обратно датчик.
4.
ВКЛЮЧИТЕ питание. Если неисправность не исчезла,
то замените мотор.
Цифровой дисплей отображает
символ E=09
Индикатор состояния платы
управления периодически
девятикратно мигает
Распылитель не работает вообще
Проверьте, не перегревается
ли плата управления.
1.
Убедитесь, что канал забора воздуха для мотора
не засорен.
2.
Убедитесь, что вентилятор работает.
3.
Убедитесь, что плата управления правильно
подключена к задней пластине и что на силовых
компонентах используется термостойкая паста.
4.
Замените плату управления.
5.
Замените мотор.
Цифровой дисплей отображает
символ E=10
Индикатор состояния платы
управления периодически
десятикратно мигает
ТИП НЕИСПРАВНОСТИ
ЧТО СЛЕДУЕТ ПРОВЕРЯТЬ
КАК СЛЕДУЕТ ПРОВЕРЯТЬ
Таблица значений сопротивления:
695
0 Ом
795
2 кОм
1095
3,9 кОм
-
100k ohm
ti13140a
