Устранение неисправностей
24
313737D

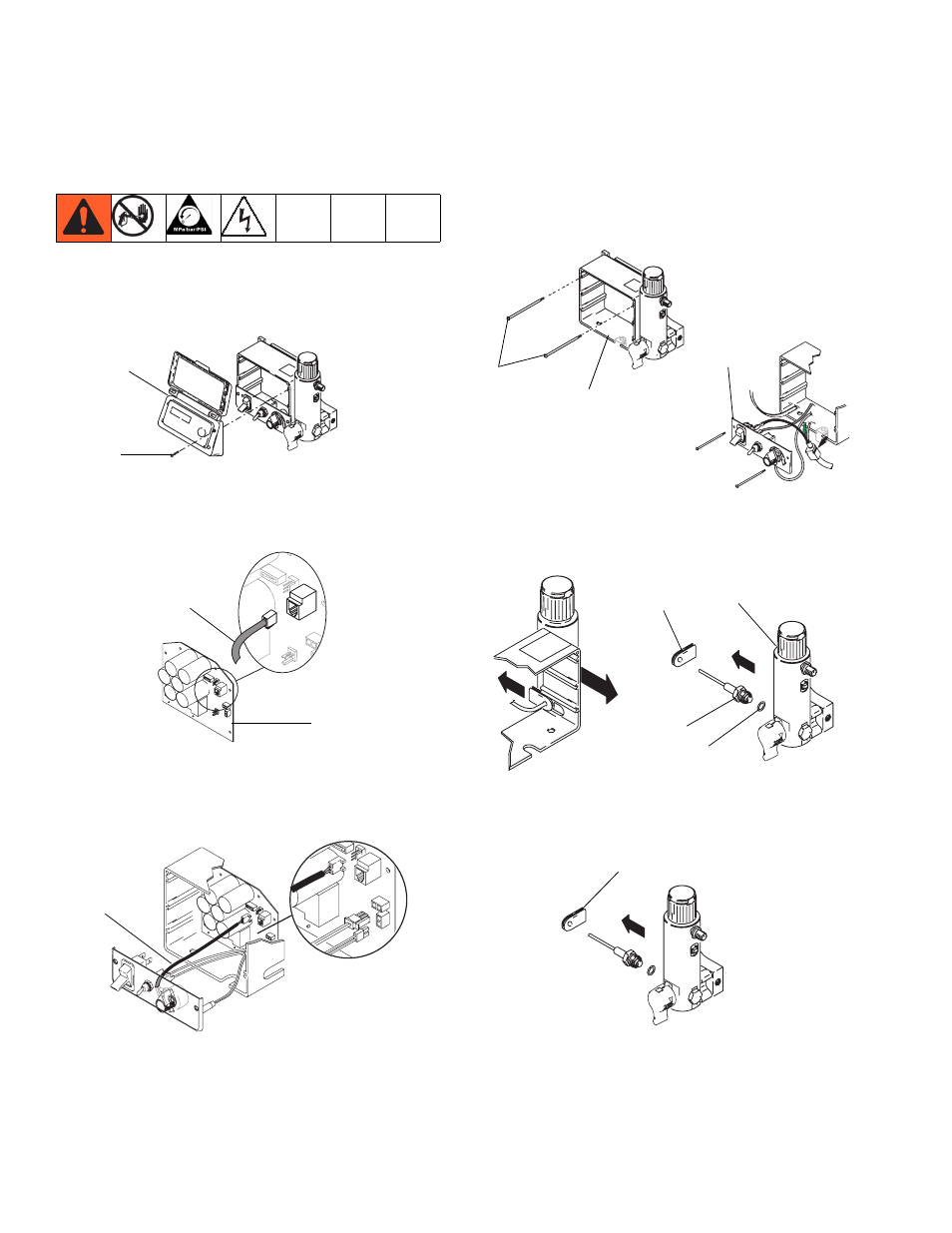

Датчик регулятора давления
Снятие
Сбросьте давление; стр. 7. Подождите 5 минут перед
началом обслуживания.
1.
Отверните четыре винта (38) и снимите крышку (96).
2.
Отсоедините разъем датчика (E) от платы
управления мотора (95).
3.
Отсоедините разъем потенциометра (C), выключатель
WatchDog и разъем геркона от платы управления
мотора.
4.
Отверните четыре винта (39) и снимите блок
управления (61). Дайте панели управления (68)
висеть свободно.
5.
Снимите втулку (40) с блока управления, затем
снимите датчик (86) и уплотнительное кольцо (20)
с основания фильтра (67).
6.
Снимите втулку (40) с датчика и сохраните
для последующего использования.
38
96
ti13493a
E
95
ti12999a
C
ti13722a
ti7458a
39
61
68
ti13494a
67
86
20
ti7260a
40
ti13495a
40
ti13495a
