Замена поршневого насоса для 695/795
313737D 31
Установка
Если штифт насоса работает прослабленным, то детали
могут сломаться под воздействием усилий, возникающих
при работе насоса. Детали могут быть выброшены наружу
и причинить серьезную травму или повреждения
имущества.

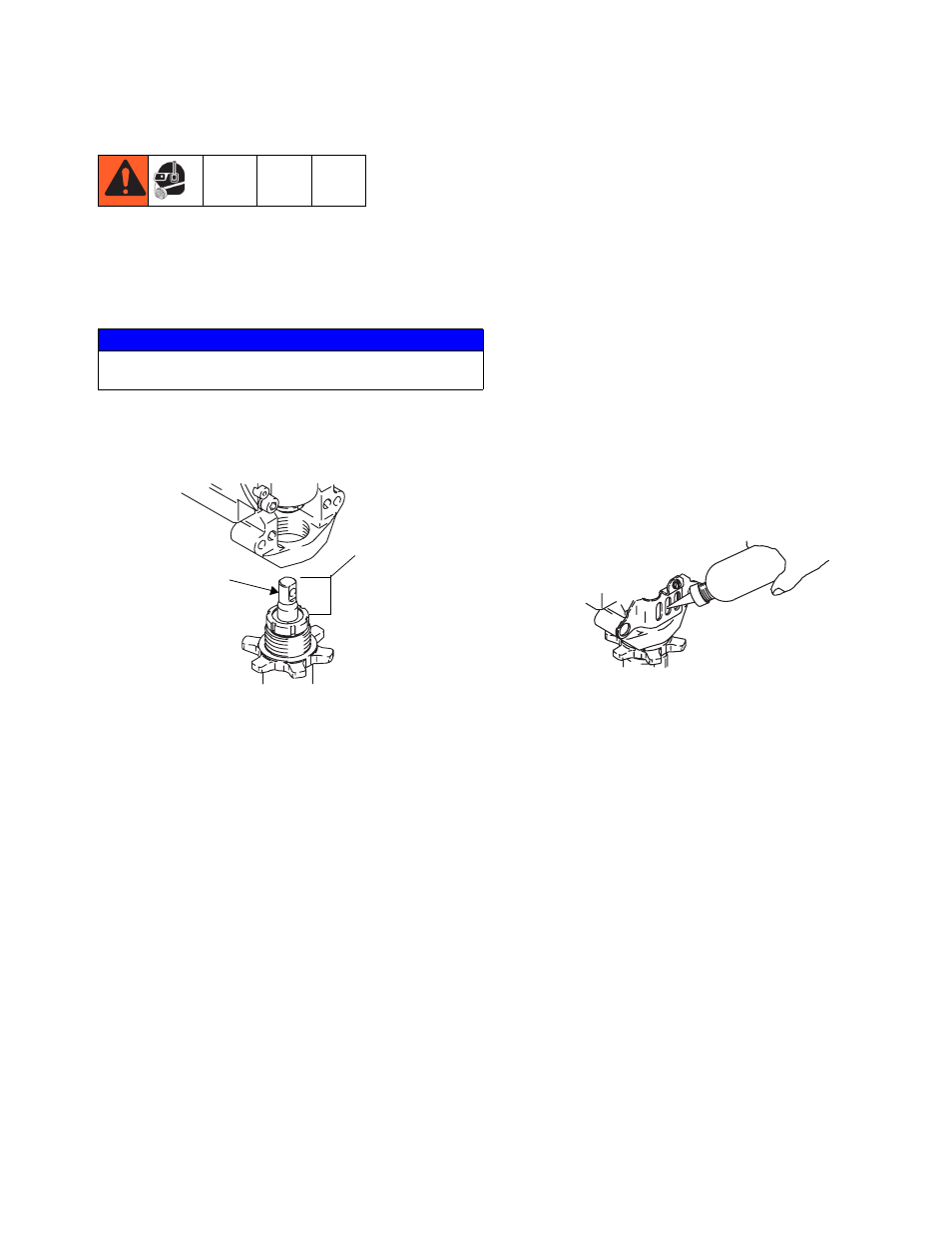

1. Выдвиньте шток поршня насоса на 1,5 дюйма.
Нанесите смазку на верхнюю часть штока насоса
в точке (A) или внутри соединительного штока.
2. Установите штифт насоса (44). Убедитесь,
что стопорное кольцо (43) установлено
в пазе шатуна (85).
3. Потяните насос вверх, так, чтобы его резьба вошла
на место.
4. Заверните насос так, чтобы его резьба была заподлицо
с отверстием в корпусе привода. Сориентируйте
выход насоса назад.
5. Установите шайбы, уплотнительные кольца, трубку
всасывания (76) и шланг (94).
6. Заверните контргайку (56) на насос до упора. Затяните
ее рукой, затем при помощи молотка весом 20 унций
(максимум), поверните ее на 1/8 — 1/4 оборота
с усилием около 75± 5 футов на фунт (102 Н•м).
7. Установите защитный экран насосной штанги (108)
и закрепите винтом (31).
8. Залейте в гайку уплотнения состав Graco TSL,
пока жидкость не начнет стекать на верхнюю
часть уплотнения.
ПРИМЕЧАНИЕ
Если контргайка насоса ослабнет при работе, то будет
повреждена резьба корпуса привода.
ti7171a
A
1,5 дюйма
ti7169a
