Замена поршневого насоса для 695/795
30
313737D
Замена поршневого насоса для 695/795
Инструкции по ремонту насоса приведены в Руководстве
насоса 310643 или 310894.
См. руководство 311362, 311363 или 311364 для
применяемых номеров ссылок распылителя.

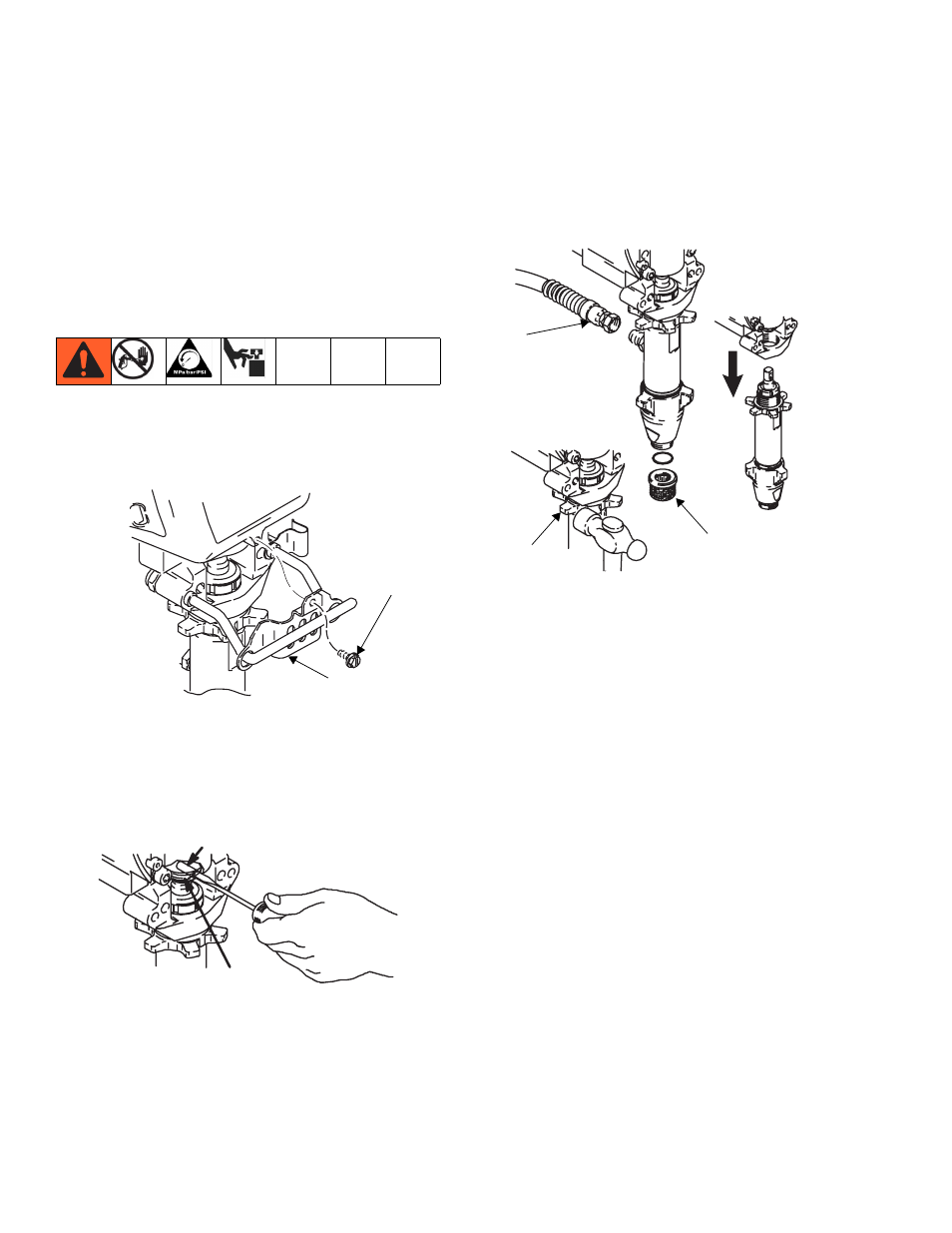

Снятие
1.
Промойте насос.
Сбросьте давление, см. стр. 7.
2.
Отверните винт (31) и сдвиньте защитный экран
насосной штанги (108) вперед.
3.
Прокрутите насос в режиме JOG так, чтобы штифт
(44) был в положении демонтажа. Выключите
выключатель питания и вытащите шнур питания
из розетки. Вытащите вверх стопорное кольцо (43)
и вытолкните штифт насоса наружу.
4.
Снимите трубку всасывания (76), шланг (94),
а также все шайбы и уплотнительные кольца.
5.
Ослабьте контргайку насоса (56). Отверните насос.
ti7170a
108
31
ti7168a
43
44
94
76
56
ti7167b
