Устранение неисправностей
18 313737D
Плата управления мотора, на 240 и 110 В переменного тока
Снятие
Сбросьте давление; стр. 7. Подождите 5 минут перед
началом обслуживания.
1. Снимите кожух двигателя:
a. Выкрутите болты из кожуха мотора.
b. Извлеките напорную трубку из распылителя.
c. Выкрутите нижний винт из ящика для инструмента.
d. Ослабьте затяжку (но не скручивайте) четыре
гайки на оболочке. Осторожно сдвиньте
оболочку вперед.
e. Снимите кожух.
f. Сдвиньте оболочку назад и затяните четыре
гайки на оболочке.
2. Отверните все четыре винта (38) и снимите крышку (96).
3. Отсоедините разъем дисплея (A) от платы
управления мотора (52).
4. Отверните два нижних винта (39). Отсоедините
разъем потенциометра (C) от платы управления
мотора (52). Отсоедините разъемы шнура питания (D)
и разъемы платы фильтра (J) от выключателя (33)
и снимите панель управления (68).
5. Если присутствует
,
oòñîåäèíèòå разъем
выключателя (X) системы WatchDog и разъем
геркона (L) от платы управления мотора.
6. Отсоедините разъемы питания платы управления
мотора (K) от платы фильтра (146).
7. Отверните два винта (39) и снимите блок
управления (61).
8. Отсоедините разъем датчика (E) от платы
управления мотора.
9. Отсоедините разъемы мотора (F, G è H).
10. Выкрутите шесть винтов (27), два винта (102)
и извлеките плату управления.
Установка
1. Используйте ацетон или эквивалент очиститель для
полного удаления термопасты с карманами на
Powerbar.
2. Применить термопаста:
a. Для устройств, показаны на рис. 1 ниже,
hàíåñèòå небольшое количество термостойкого
состава 15U114 или 110009 (5) на затененные
зоны задней части платы управления мотора
(52).
b. Для устройств, показаны на рис. 2 ниже, нанесите
небольшое количество тепловой 15U114
соединения или 110 009 (5) в обоих карманах
Powerbar (69) и царапины через карман условии,
скребок так даже слой оставшихся в кармане.
ПРИМЕЧАНИЕ
Для снижения риска повреждения платы управления
мотора не затягивайте слишком сильно винты крепления
(102), так как это может привести к повреждению
электрических компонентов.

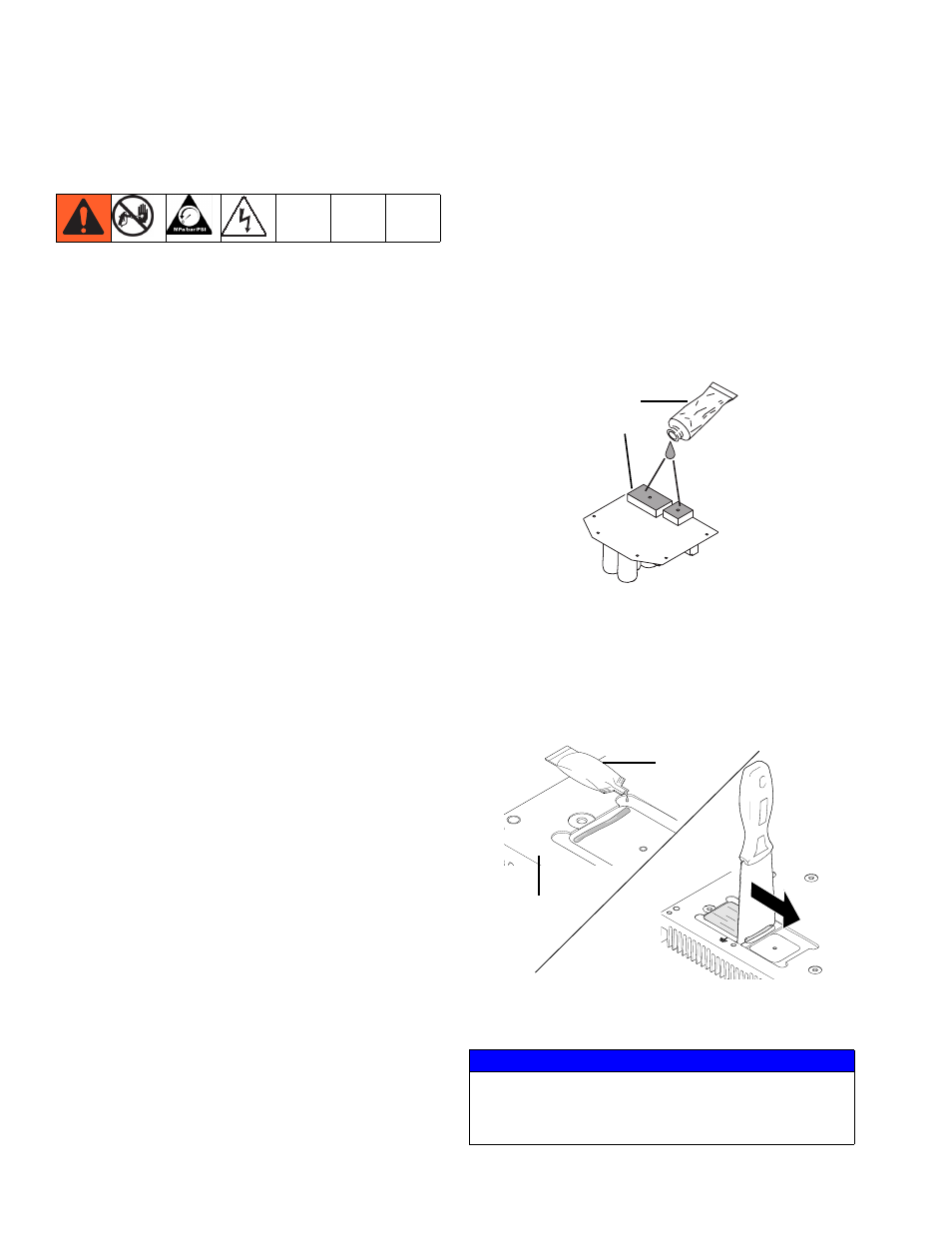

Рис. 1
5
52
ti17334a
Рис. 2
ti14693a
5
69
